視覚的な問題点の克服: LCM/INCELL ディスプレイ モジュールにおける暖色系と寒色系のカラー シフトのソリューション

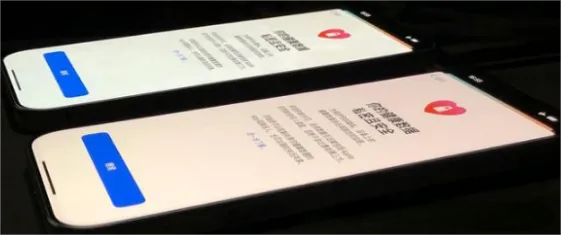

最新の主力スマートフォンの画面をスワイプするときに、両側の微妙な色調の違いに気づいたことはありますか?一方は温かみのある黄色に傾き、もう一方は冷たい青に傾いています。この厄介な暖色系と寒色系の色の変化は、ハイエンド ディスプレイ モジュール、特に色の一貫性がユーザー エクスペリエンスとブランドの評判に直接影響を与える LCM (液晶モジュール) および高度な INCELL (In-Cell Touch) テクノロジーにおける主要な課題を表しています。この記事では、その原因と主要な業界管理戦略を詳しく分析します。

I. カラーシフトの背後にある犯人: 精密構造における変数ゲーム

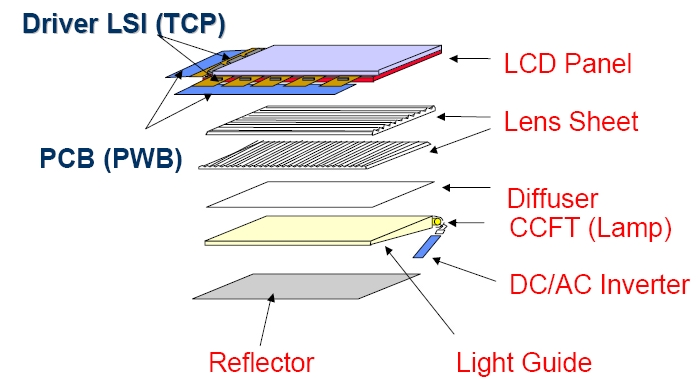

LCM/INCELL モジュールは、TFT ガラス、カラー フィルター (CF)、上部/下部偏光子、液晶層、バックライト システムから複雑に積み重ねられています。カラーシフトは、次の 3 つの重要な領域の微細な変動によって発生します。

1. バックライト LED のスペクトル離散性

「光源エンジン」として、LED チップのバッチ変動は数千ケルビンの色温度変動を引き起こす可能性があり (たとえば、±0.02 の色座標偏差は 4500K ～ 10,000K の範囲に相当します)、画面上に暖色系と冷色系の分かれ目を直接生じさせます。

2. 偏光子の光学特性の変化

光の透過率が5％以上ずれると、RGB（RGB光）のエネルギーバランスが崩れ、色相のずれが生じます。

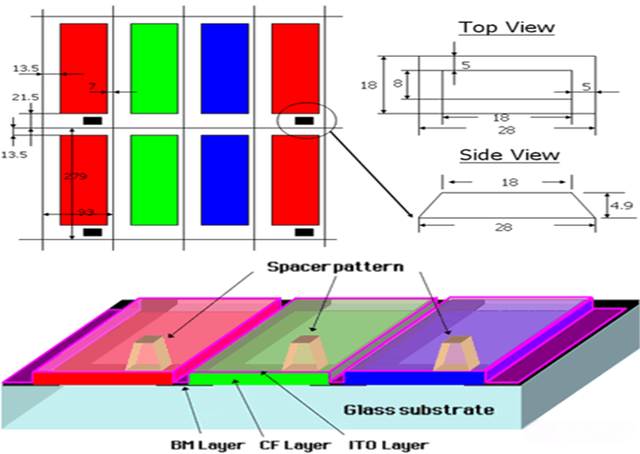

3. CF層カラーレジスト膜厚のナノスケール差（コアファクター）

±0.05μm のコーティング公差により、色座標が ±0.03 シフトする可能性があり、これは 1000K 以上の色温度差に相当します。左側が黄色に、右側が青色に見える「陰陽スクリーン」現象は、主にこれに由来します。

II.フルチェーンコラボレーション: カラーシフトを根本から根絶する体系的なアプローチ

大手メーカーは、エンドツーエンドのプロセス改善により、色座標の変動を ±0.01 (色温度差 ±900K 以内) に圧縮しました。

▶ 材料トレーサビリティ: バッチロックされた一貫性

·LCDバックライトの調整された調達:

大手メーカーでは、単一プロジェクト用に同じバッチの 500,000 枚の LCD パネルを事前在庫し、同種のバックライト LED と組み合わせて、色座標のばらつきを ±0.015 以内に制御しています。

·専用偏光板の調達:

かつて、異なるサプライヤーの偏光子を混合すると、バッチ内で色座標の偏差が 0.02 を超え、廃棄率が 12% に達しました。

▶ 光学的マッチング: LED と CF の正確な同期

·標準色域ソリューション:

ケイ酸塩蛍光体 LED は、「2 つの大きなカラー ブロック + 4 つの小さなカラー ブロック」混合戦略 (Jufei Optoelectronics の F ブロック スキームなど) を使用し、色座標制御は ±0.01 です。

· 高色域ソリューション:

RG 蛍光体 LED には、1:4 および 2:3 のブロック相互比のマッチングが必要です。フラッグシップ携帯電話は、この方法により±900Kの色温度制御を達成しました。

▶ プロセス革新: CF コーティングのナノスケール制御

膜厚をリアルタイムで監視するためにレーザー干渉計が導入され、カラーレジストの許容誤差が±0.05μmから±0.03μmに減少します。これにより、歩留まりが 82% から 95% に向上し、カラーコーディネートの一貫性が 40% 向上します。

Ⅲ．端末の検証: ラボからユーザー エクスペリエンスまでの最後のマイル

量産管理には、厳密なシナリオ テストが必要です。

· エクストリームコーナーサンプルテスト:

 クライアントによる主観的な評価のために、極端な色座標値 (最大/最小 X/Y) を持つ 100 個のサンプルを抽出します。色温度差が 1500K あるタブレット プロジェクトは、ユーザーの受け入れ率が 37% にとどまり、生産ラインの再調整を余儀なくされました。

· 3 ガンマ動的補償:

R/G/B ゲイン調整によるソフトウェアレベルの色温度校正。ガンマ値を 2.2 から 2.6 に調整すると、画面の色温度を 6500K から 5500K に下げることができ、クールなトーンを効果的に中和します。

暖色系と寒色系のカラーシフトを克服するには、単一点での画期的な進歩ではなく、LCM メーカー、バックライト サプライヤー、端末ブランド間の緊密な協力が必要です。業界は ±0.01 の色座標精度を達成していますが、ユーザーの知覚は 0.005 の大きさまで進化しています。量子ドット蛍光体からペロブスカイト技術に至るまで、次世代の材料イノベーションは、ディスプレイモジュールの色の精度を新たな境地に押し上げ続けます。画面のあらゆるインチの究極の均一性は、視覚体験に対する厳粛な取り組みだからです。
