FPCケーブルのレイアウト設計仕様：断線・断線防止・安定したHDディスプレイ伝送を確保

究極の視覚体験を追求するスマートデバイスの時代において、高精細な表示品質は非常に重要です。ただし、データによると、ディスプレイの故障のかなりの部分が信号伝送の問題に起因していることが示されています。データの「生命線」であるFPCケーブルの合理的なレイアウト設計は、製品の信頼性とユーザーエクスペリエンスに直接影響します。よくある落とし穴を回避するには、次の主要な設計仕様と重要な考慮事項に従ってください。

コア設計仕様: ケーブルの信頼性を高めるための重要な原則

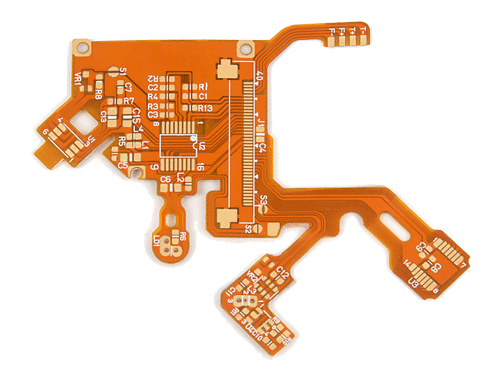

ケーブルの断線を防ぐ精密曲げ：

最小曲げ半径: ケーブル曲げ時は ≥5mm である必要があります。半径が小さいと内部導体に過剰な応力が生じ、破損のリスクが大幅に増加します。

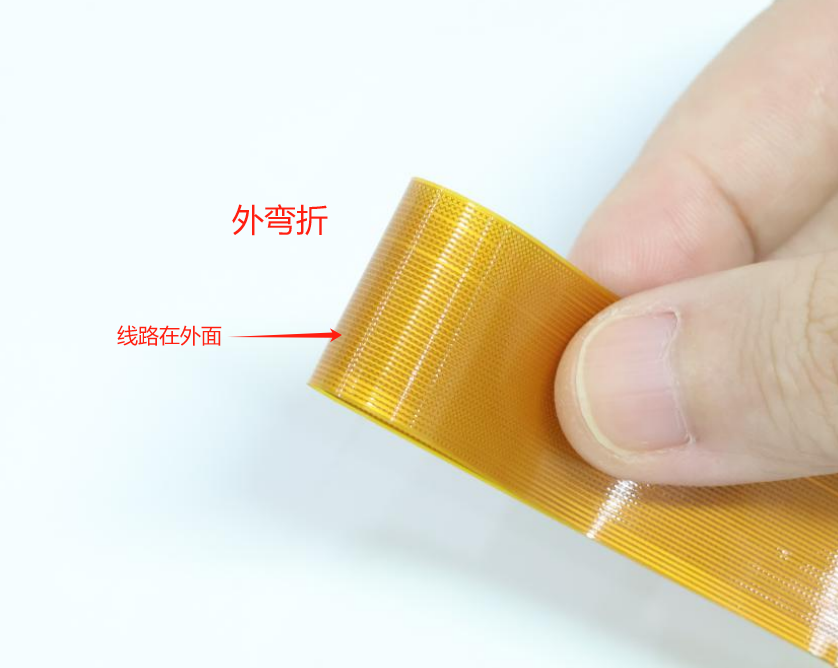

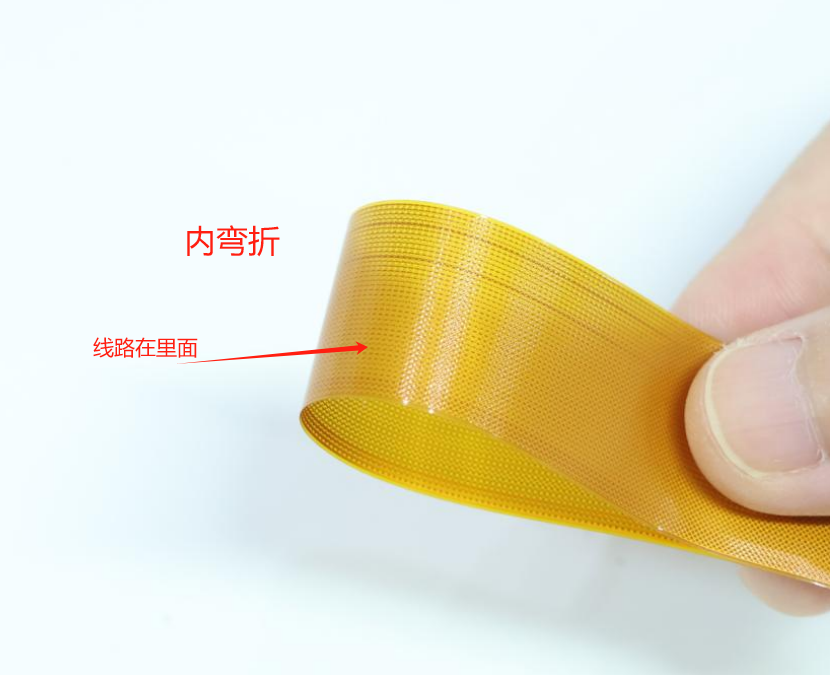

優先ベンド方向: 外側のベンドよりも内側のベンドを優先します。外側の曲がりにより導体に張力がかかり、ケーブルの寿命が短くなります。

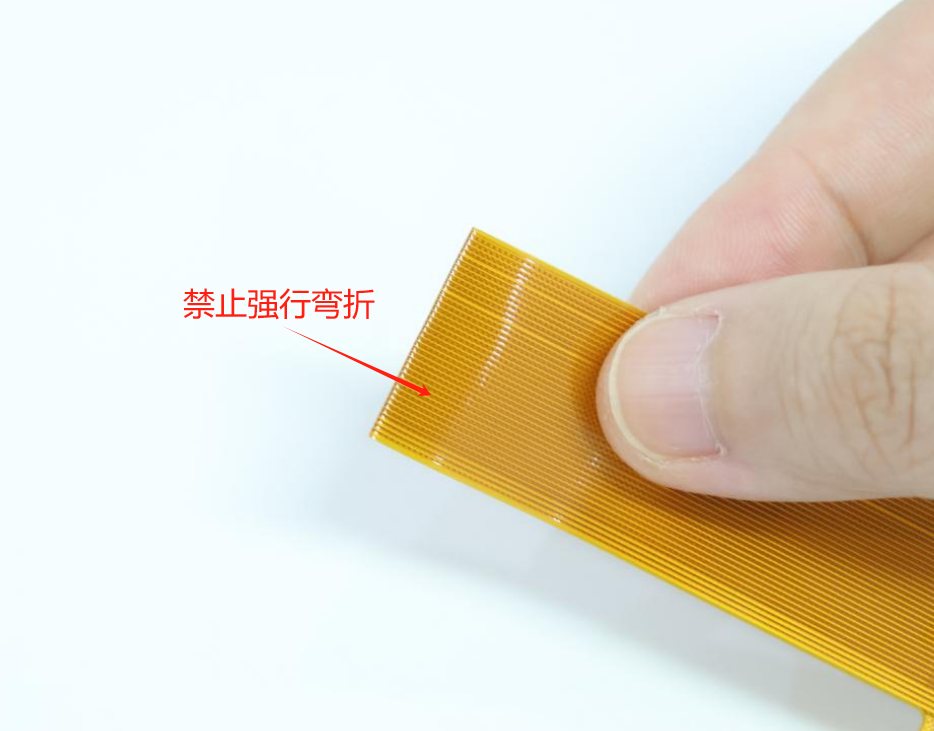

繰り返しの屈曲を避ける: 同じ場所での複数の屈曲を厳しく制限します。単一の正確な曲げ操作を目指します。

設計上の注意: 微細な曲げによる損傷は、多くの場合、バッチ不良の隠れた原因です。

振動干渉を排除する確実な固定:

動作時の振動はケーブルの信頼性にとって大きな敵であり、コネクタの断続的な接触や信号の不安定性につながります。

効果的な解決策: 信頼性の高い粘着テープを使用して、ケーブル配線を多点でしっかりと固定します。これは、振動関連の障害を防ぐための非常に費用対効果の高い対策です。

高速信号の完全性を実現するために最適化された長さ:

4K/8K 高解像度ディスプレイの普及に伴い、FPC データ伝送量が急増し、信号品質にとってケーブルの長さが重要になっています。

推奨規格: ディスプレイデータ伝送ケーブルは 10cm 以下である必要があります。短距離なので高速、低損失の伝送が可能です。

延長プロトコル: 構造上の制約により 20 ～ 30 cm のケーブルが必要な場合は、信号の完全性、安定性、生産歩留まりのコンプライアンスを検証するために厳密なバッチ検証が必須です。

重要な考慮事項:

 ディスプレイの損傷と機能制限を回避する

TFT スクリーン保護規則: ディスプレイ パネルに機械的ストレスを絶対に加えてはなりません。外力やストレスにより不可逆的な「ムラ」欠陥が発生します。

ディスプレイの回転制限:

解像度 ≤320x480:

通常はフル RAM を統合し、通常 90 度の画像回転をサポートします (柔軟なレイアウトと電力の最適化が可能)。

解像度 >320x480:

 内部 RAM がないか制限されているため、90 度の回転は通常サポートされていません。モデル固有のサポートについては、FAE に確認する必要があります。

画像ミラーリング機能: ほとんどのディスプレイは、ハードウェア (ジャンパ) またはソフトウェア コマンドによる垂直/水平画像ミラーリングをサポートしています。実装方法とモデルの互換性は、FAE に確認する必要があります。
