RGB インターフェイス設計: カスタム LCD スクリーンの高効率ディスプレイへの入り口

  最新のディスプレイ技術において、RGB インターフェースはフルカラー画像データを高速で送信できるため、LCD 画面、特に TFT などの高性能ディスプレイを駆動するための主流のソリューションとなっています。経験豊富なカスタム LCD ディスプレイ メーカーとして、CNK エレクトロニクス (CNK) は、RGB インターフェイスの設計がディスプレイの品質に与える影響を十分に理解しています。その核心は、正確な同期信号の極性マッチングとタイミング パラメーターの構成にあり、安定した滑らかなビジュアルと豊かで本物の色彩の技術的基礎を形成します。

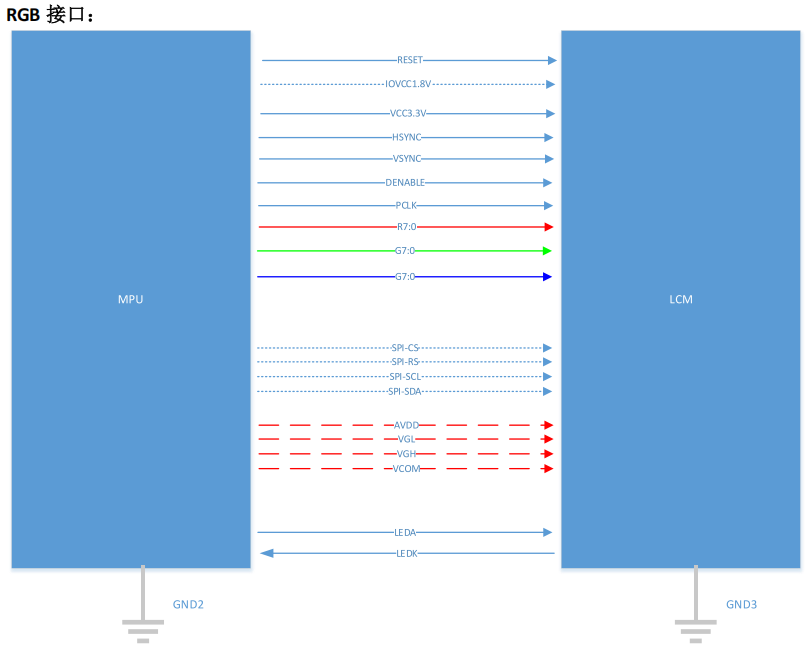

デュアルモード動作、柔軟な互換性RGB インターフェイスは主に 2 つの効率的な動作モードを提供します。

DEN モード (データ有効化優先): ここでは、ENABLE 信号がデータ有効ウィンドウを制御するためのキーとなります。 PCLK クロック信号の位相 (立ち上がりエッジの送信/立ち下がりエッジのラッチ) は、LCD モジュールと厳密に同期する必要があります。そうしないと、画面が破損する可能性があります。赤 (R7 ～ R0)、緑 (G7 ～ G0)、青 (B7 ～ B0) の 8 ビット ラインを介した並列データ伝送により、連携して 1,677 万色を実現します。このモードでは、HSYNC と VSYNC を簡略化できます。

SYNC モード (同期信号優先): このモードは、正確な HSYNC (水平同期) および VSYNC (垂直同期) 信号に依存して、アクティブな表示領域を定義します。それらのアクティブ状態 (通常は高効率) は、運転プラットフォームと一致している必要があります。そうしないと、位置がずれたり、空白の画面が表示されたりする可能性があります。 PCLK 位相同期は依然として重要であり、R/G/B データ送信は DEN モードと同じです。

設計の要点: 成功は細部にありますRGB インターフェイス設計では、次の 2 つの重要な点に注意が必要です。

1.データ ライン シーケンスの確認: 画面のインターフェイスで DB0 ～ DB24 などの汎用ラベルが使用されている場合、バス内の正確な RGB 信号の配置を LCD モジュールのサプライヤーに確認することが不可欠です。順序を間違えると、重大な色の歪みが発生します。

2.明確な機能境界: 純粋な RGB インターフェイスは、初期化コマンドの送信やステータスの読み取りができない高速の「一方向表示データ チャネル」です。したがって、カスタム LCD プロジェクトでは、画面の初期化と管理を処理する SPI などの制御インターフェイスと連携することがよくあります。

  プロのカスタム LCD ディスプレイ メーカーとして、当社は微妙なタイミングの変動と正確な信号極性の一致が LCD 画面の安定性をどのように決定するかを認識しています。 CNK と提携して、インターフェイス仕様の分析と設計ガイダンスからカスタム LCD 開発に至るまで、エンドツーエンドの技術サポートを提供し、高速フルカラー ビジュアルの世界でディスプレイ ソリューションが正確に輝くことを保証します。
