ベゼル: LCD モジュールの基本的な構造コンポーネントの分析

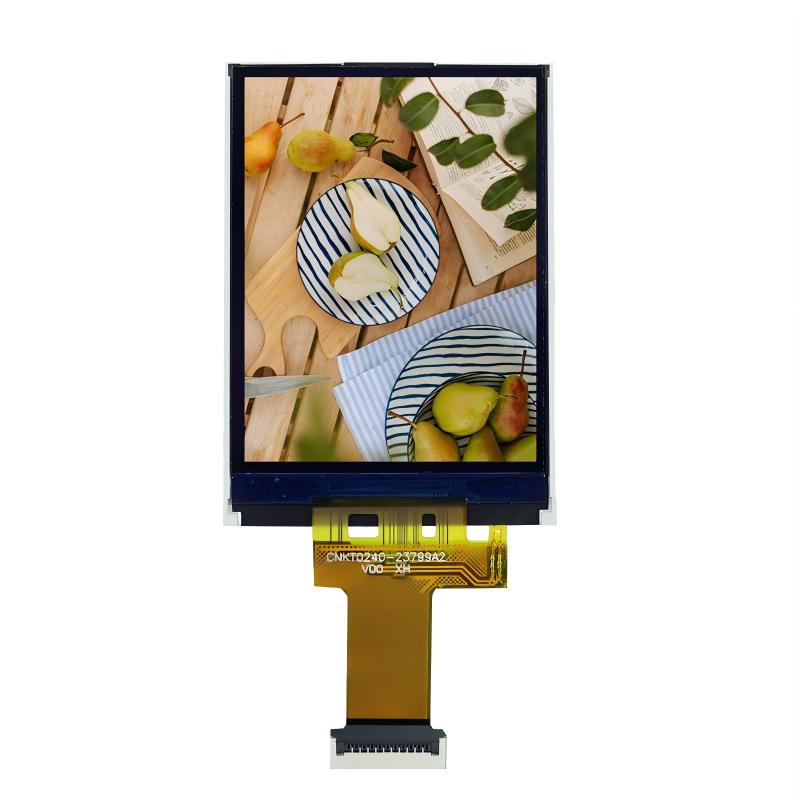

  LCD モジュール (LCM) は、ディスプレイ機能をスタンドアロン モジュールにカプセル化した統合製品です。通常、LCD 画面、PCB ドライバー回路、バックライト ユニット、コネクタ、および必要な構造コンポーネントで構成されます。 LCD ディスプレイ メーカーとして、さまざまな標準およびカスタマイズされた LCD スクリーンを設計および製造する際、各コンポーネントはその特定の機能に基づいて選択および最適化されます。ベゼル (金属フレームまたはベゼルとも呼ばれます) は、中核的な構造的役割を果たす基本的な付属品の 1 つです。

I. LCM におけるベゼルの主な機能

LCD モジュール内で、ベゼルは主に 3 つの基本的かつ重要な物理的機能を果たします。

機械的なサポートと固定

ベゼルは、LCM の比較的壊れやすい内部コンポーネント (LCD ガラス、PCB、バックライト ユニットなど) に剛性の高い外側フレームを提供します。金属材料による剛性により、輸送、組み立て、使用中の応力によるモジュールの変形や損傷が効果的に防止され、全体的な構造の安定性が確保されます。カスタマイズされた LCD 画面の場合、ベゼルの寸法と形状が全体のデザインに正確に一致する必要があります。

接地と電磁シールドの有効化

多くのアプリケーション シナリオでは、LCD モジュールは電磁干渉に対して一定レベルの耐性を備えている必要があります。ベゼルをシステムのアース線に適切に接続すると、効果的なシールド層が形成されます。これにより、内部ドライバー回路に対する外部干渉の影響が軽減され、モジュール自体の信号漏洩が抑制されるため、最終製品の全体的な電磁両立性 (EMC) 性能が向上します。

電気接続の信頼性の確保

導電性エラストマー コネクタ (ゼブラ ストリップ) を利用して LCD パネルをドライバ PCB に接続する設計では、ベゼルはその正確な寸法とクランプ力により、これらのストリップに均一かつ安定した圧縮を提供します。これは、2 つの部品間の信頼性の高い電気伝導と安定した接触抵抗を確保するための鍵であり、ディスプレイ出力の安定性に直接影響します。

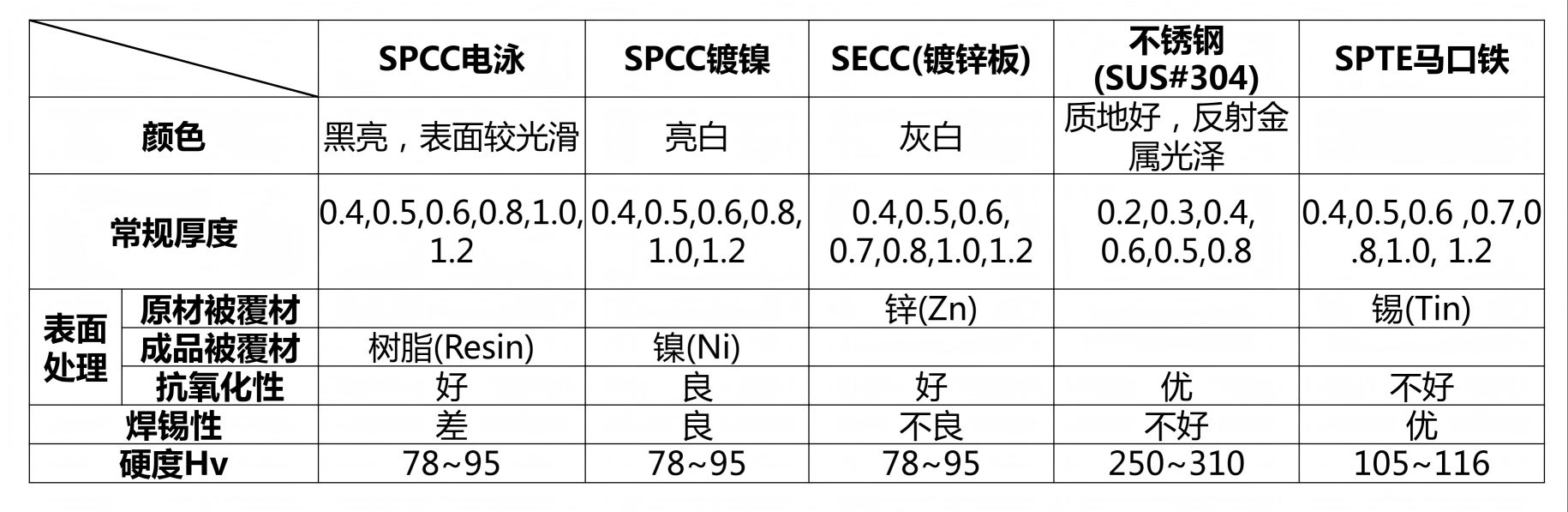

II.ベゼルの材質の選択: エンジニアリングの実践のバランスをとる

ベゼルの性能、コスト、適合性は、基材と表面仕上げによって決まります。長年の生産経験に基づいて、さまざまなタイプの LCD モジュールとアプリケーション環境は通常、次の材料選択ロジックに対応します。

SPCC (冷間圧延鋼、黒色電気泳動仕上げ)

最も従来型でコスト効率の高いオプションです。コスト重視のモノラル LCM や一部の小型 TFT モジュールで広く使用されています。黒色電気泳動仕上げは基本的な防錆性と均一な黒色の外観を提供しますが、その表面ははんだ付け性に劣ります。

SPCC（ニッケルメッキ仕上げ）

ベゼルの特定の部品 (取り付けピンなど) をメイン PCB に直接はんだ付けする必要がある場合に選択します。ニッケルメッキ層により、はんだ付け性と耐酸化性が向上します。

SECC（亜鉛メッキ鋼板）

大型の TFT ディスプレイ モジュールで一般的に使用されます。表面の亜鉛層により耐食性に優れており、長期環境信頼性が要求される製品に適していますが、表面は直接はんだ付けには適していません。

CHP（ブリキ）

設計でベゼルに多数のはんだ付けが必要なピンが必要な場合、およびはんだ接合の品質と効率が重要な場合に選択されます。最適なはんだ付け性を提供しますが、母材自体の耐錆性は平均的です。

ステンレス鋼（例：SUS304）

医療機器、屋外機器、ハイエンド産業機器など、特殊な要件が求められる分野に適用されます。これらのシナリオでは、優れた耐食性、強度、清浄度の基準を備えた材料が必要になりますが、コストも大幅に高くなります。

Ⅲ．実用的な設計の詳細

ベゼルのデザインは、実用的なエンジニアリング上の考慮事項を体現しています。典型的な詳細は、ベゼルの内部キャビティの寸法が通常、LCD ガラスの外側の寸法よりも片側あたり 0.1 ～ 0.2 mm 大きいことです。このギャップは見落としではありません。これは、避けられない製造および組立公差に対応し、温度変化時の金属とガラスの熱膨張係数の違いによる応力の発生を防止することを目的としています。これは、LCD の亀裂につながる可能性があります。

カスタマイズされたすべての LCD 画面の背後には、アプリケーション要件、生産の実現可能性、構造強度、および全体的なコストの間の包括的なトレードオフから得られる実用的なソリューションを表すベゼル設計があります。

結論

CNK Electronics のような LCD ディスプレイ メーカーにとって、信頼性の高い LCD モジュールを製造することは、ベゼルなどのすべての基本コンポーネントを完全に理解し、正確に制御することを意味します。ベゼルの価値は高度な技術コンセプトにあるのではなく、その機能実装の信頼性と安定性にあります。この基本的な側面をしっかりと把握することで、標準製品であれ、深くカスタマイズされた LCD であれ、当社が提供するすべての LCD スクリーンが、意図した用途内で安定して耐久性をもって動作することを保証できます。
