バックライトモジュールの光学フィルム：あらゆるLCD画面を照らすキーテクノロジー

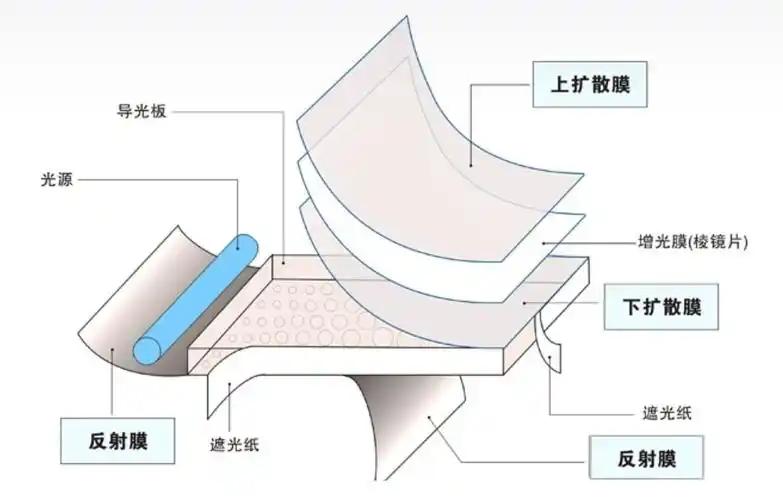

液晶ディスプレイ (LCD) の世界では、バックライト モジュールはディスプレイのパフォーマンスを決定するコア コンポーネントの 1 つです。 LCD ディスプレイのメーカーとして、CNK エレクトロニクス株式会社は、バックライトが単なる光源コンポーネントではないことを理解しています。これは、精密な光学設計により、点光源を均一、高輝度、高コントラストの面照明に変換し、LCD スクリーンに鮮やかな視覚寿命を与える重要なテクノロジーです。特に今日では、カスタマイズされた LCD に対する市場の需要が高まっており、バックライト モジュールの光学性能は、差別化された表示効果を実現する上で重要な要素となっています。この性能は主に、その内部で正確に調整された一連の光学フィルムにかかっています。これらはバックライトの「ニューラル ネットワーク」のように機能し、光の方向、効率、均一性を細心の注意を払って制御します。

反射シート：光効率の基礎

バックライト モジュールの底部では、反射シートが「光効率の基礎」として機能し、迷光の方向を変えて導光板に戻す役割を果たし、利用率を向上させます。アプリケーション要件に応じて、反射板は主に次のように分類されます。

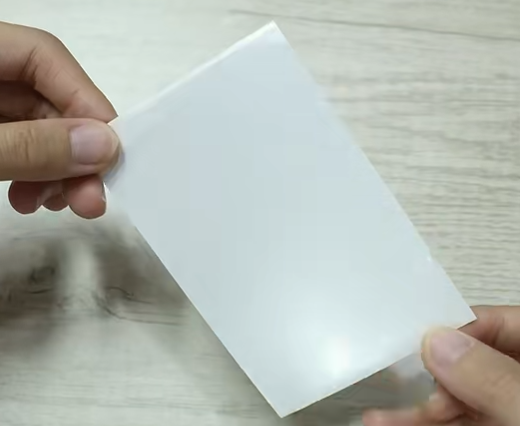

ホワイトリフレクター:E20、RWシリーズなど、厚さは0.05～0.2mm、反射率は80%～90%程度で、ある程度の光透過率を持っています。ほとんどの標準的なバックライト設計に適しています。

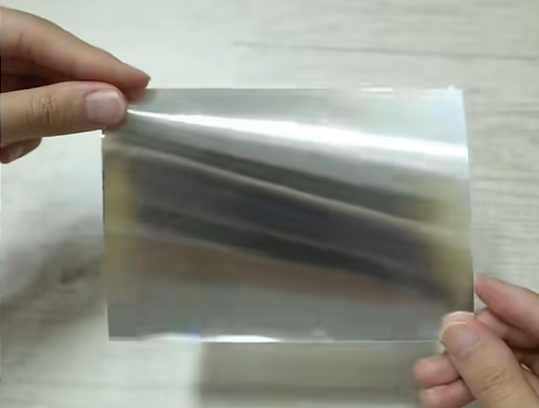

シルバーリフレクター:通常、片面は白、もう片面は銀色で、非常に薄く（0.04～0.065mm）、高い反射効率（90%～98%）と優れた遮光性を備えています。高輝度が必要なシナリオでよく使用されます。

多層膜リフレクター (ESR):多層フィルム技術を利用し、65 ミクロン内に 1,000 以上の層を統合します。金属を含まず、鏡のような金属のような外観を持ちます。 ESR は高効率の反射板として、可視光スペクトル全体にわたって 98% 以上の反射率を達成しており、高性能バックライト システムに最適です。

LCD モジュールをカスタマイズする場合、反射シートの選択はバックライトの均一性とエネルギー効率に直接影響し、光学設計の最初のステップとなります。

遮光フィルム/アルミ箔（ALF）：光と干渉の境界をコントロール

遮光フィルムは主にバックライトの側面からの光漏れを防ぐために使用され、電磁シールドを提供できます。一般的なタイプは次のとおりです。

ブライトシルバードラゴン：表面に光沢があり、厚さは0.05～0.1mm、遮光性、導電性に優れています。干渉シールドが必要な産業環境に適しています。

マットシルバードラゴン：比較的鈍い仕上げで、薄く（単層の場合は通常 0.05 mm）、ある程度の光透過率を持ち、導電性があります。

ホワイトエッジストリップ:一定の光透過率を有し、厚さ0.05～0.08mm、非導電性。一般家庭用電化製品によく使われています。

黒と白の片面粘着テープ:非導電性と側面の光漏れがないことが厳しい要件がある場合に、バックライトの側面に適用できます。

これらの材料は、LCD スクリーンのベゼル設計において「光学保護者」の役割を果たし、表示領域の外側に迷光が干渉しないようにします。

ディフューザーシート：均一なライトキャンバスの作成

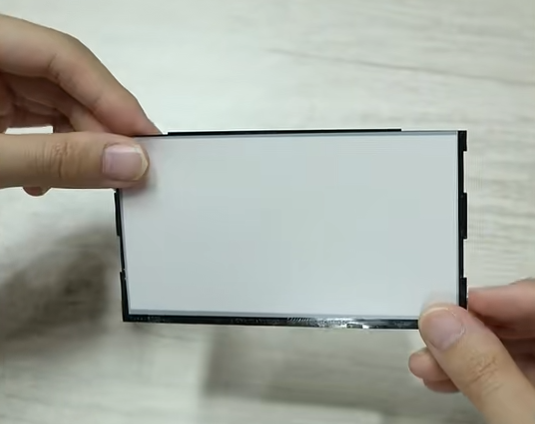

光学フィルムの「均質化マスター」としての拡散シートは、ヘイズを通して光を散乱させ、点光源の痕跡を排除して、柔らかく均一なバックライト出力を生成します。バックライトのタイプと用途に応じて、ディフューザーは次のように分類されます。

下部バックライトディフューザー:通常、片面に粘着剤があり、ヘイズが高く (約 90%)、透過率はわずか約 40% です。下部バックライトの厚さは通常 0.18 ～ 0.3 mm です。共通モデル：MB433P、MB533。

サイドバックライトディフューザー:一般的に使用される厚さは0.09mmです。共通機種：TPRA90（0.09mm）、AJ-75（0.075mm）。透過率65%～80%、ヘイズ75%～90%。

カラー スクリーン バックライト ディフューザー: 通常は 2 枚のシート設計を使用します。

下部ディフューザー:導光板と輝度向上フィルム（BEF）の間に配置し、導光板から発せられる光を均一化します。一般的に使用される材料: t=0.065mm、比較的高いヘイズ (~84%)、高い透過率 (~98%)。

トップディフューザー:BEF の上に配置され、保護の役割を果たし、モアレ パターンの防止に役立ちます。一般的に使用される材料: t=0.05mm、比較的低いヘイズ (~29%)、透過率 90%。

拡散シートの適切な選択と組み合わせは、LCD モジュールで均一で斑点のない表示を確保するための鍵となります。

Brightness Enhancement Film (BEF): 明るさを向上させる光学エンジン

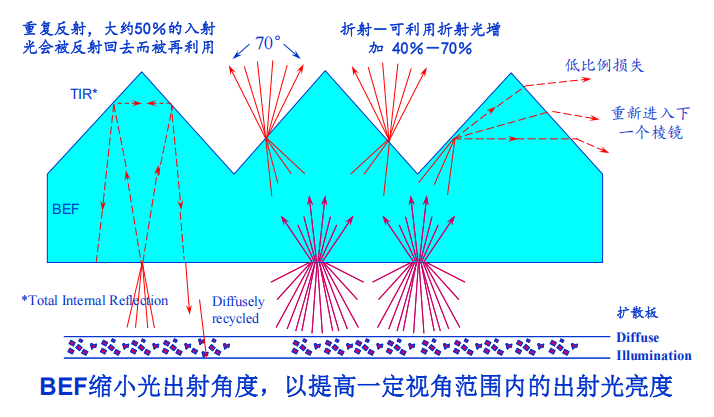

カラー TFT およびその他の LCD スクリーンの場合、明るさは重要な仕様です。光学フィルムの中で「輝度増幅器」として機能する BEF は、特殊なプリズム構造を通じて散乱光を集中させ、各フィルムが約 40% ～ 50% の輝度向上を実現します。 2枚のフィルムを組み合わせて使用​​すると明るさが倍増します。その原理には、マイクロプリズムアレイを使用して光路を制御し、ほとんどの光をスクリーンに対して垂直に出射させることで、エネルギー消費を変えることなく正面の明るさを大幅に向上させることが含まれます。 BEF は、ミッドエンドからハイエンドのカラー スクリーン バックライトに不可欠なコンポーネントとなっており、特に産業用制御、医療、自動車、その他のアプリケーション向けの高性能カスタマイズされた LCD で広く使用されています。
