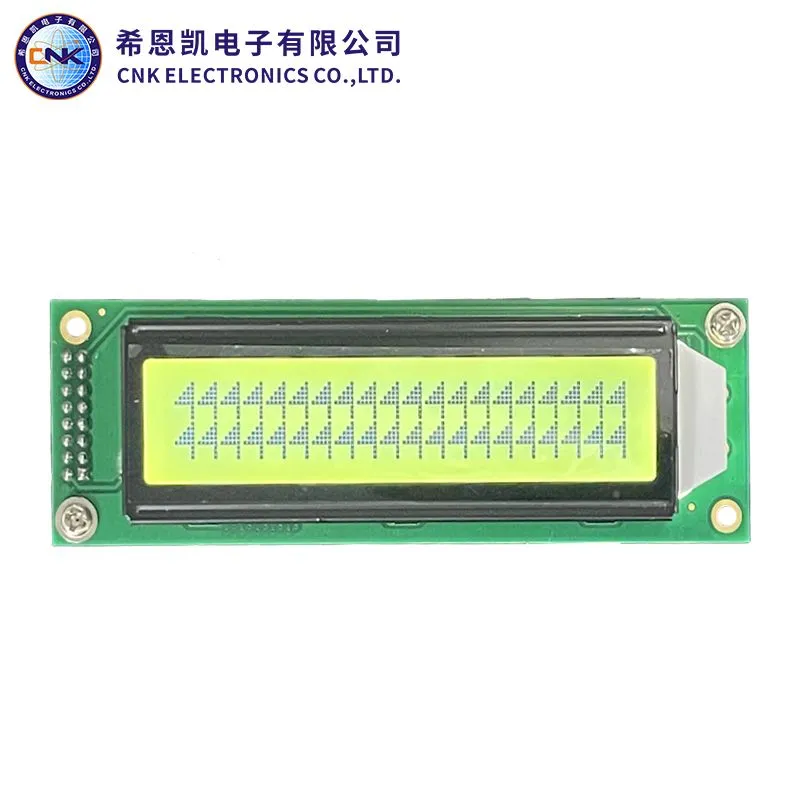

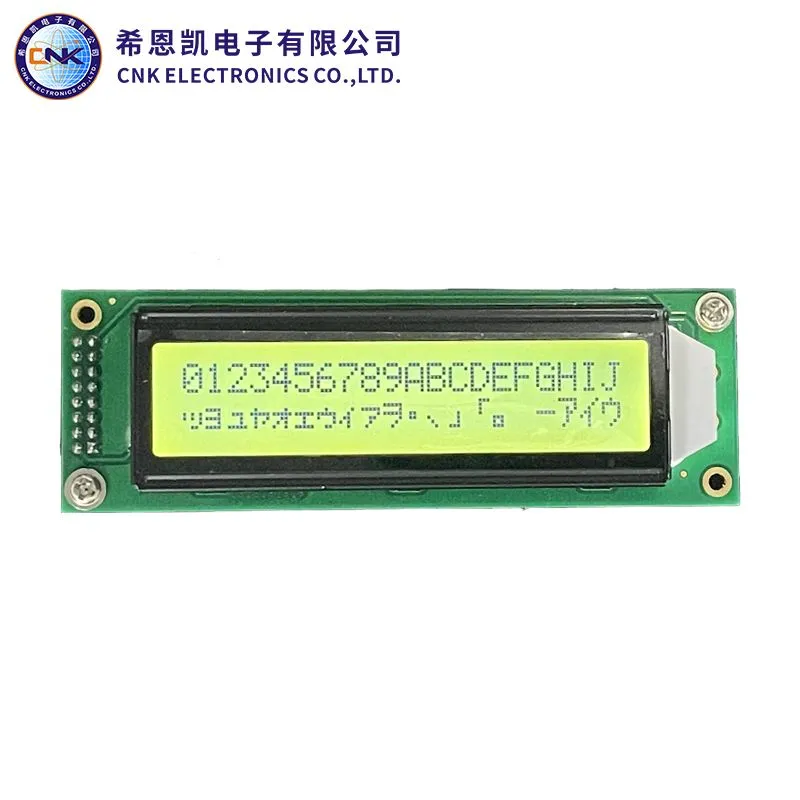

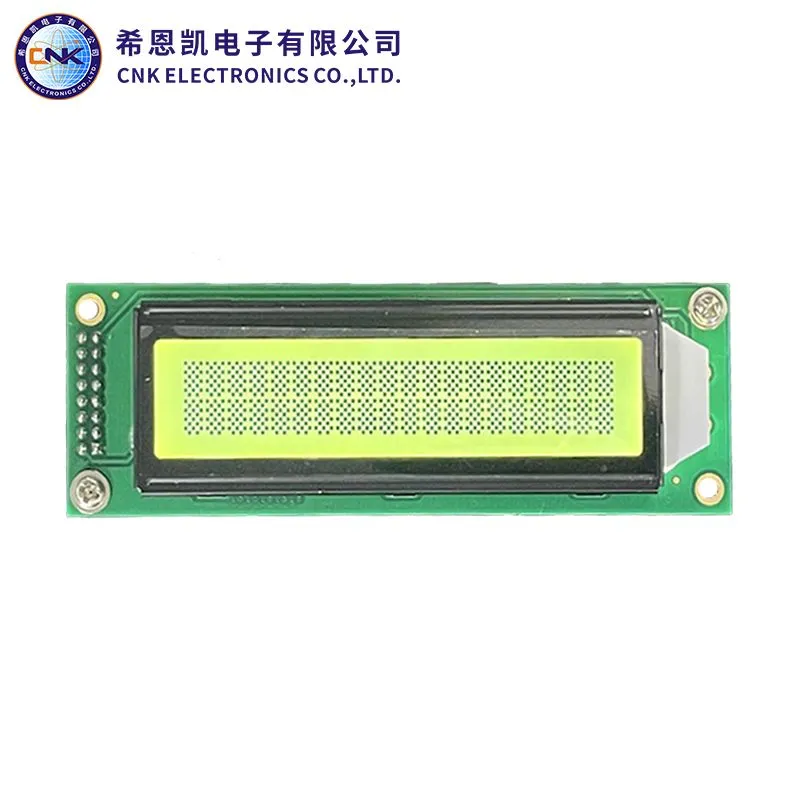

1602 文字 LCD ディスプレイ

1602 LCD ディスプレイには通常、暗い場所での視認性を高めるバックライトが含まれており、Hitachi HD44780 または互換チップなどのコントローラ チップが組み込まれています。このコントローラーは、ディスプレイの制御に必要な低レベル機能の多くを処理するため、ディスプレイと外部マイクロコントローラーまたは他のデバイスとのインターフェース作業を簡素化します。

1602 LCD ディスプレイを使用するには、通常、一連の並列データ ライン (通常は動作モードに応じて 4 または 8 本のデータ ライン) と、次のような機能のための制御ラインを使用して、マイクロコントローラーまたは他の電子デバイスに接続する必要があります。データ/コマンドの選択、読み取り/書き込み制御、表示の有効化など。次に、コマンドとデータをディスプレイに送信して、テキストの表示、メッセージのスクロール、カスタム文字の表示など、画面に表示される内容を制御します。

ディスプレイのプログラミングには、通常、インターフェイスを介して特定のコマンドとデータ シーケンスを送信して、ディスプレイを初期化し、必要な機能 (カーソルの点滅やスクロールなど) を設定し、表示したいテキストやその他の情報を送信することが含まれます。

全体として、1602 文字 LCD ディスプレイは、エレクトロニクス プロジェクトで多用途で広く使用されているコンポーネントであり、幅広いアプリケーションで視覚的なフィードバックや情報出力を提供するためのシンプルかつ効果的な方法を提供します。
