バックライト駆動設計: ディスプレイ画面の照明品質に関する重要な詳細

LCD スクリーンの世界では、情報が鮮明なモノクロ スクリーンであっても、鮮やかなカラー スクリーンであっても、バックライトは視覚的プレゼンテーションの魂です。ただし、バックライトの駆動は、単に「ライトを点灯するために電源を入れる」よりもはるかに複雑です。設計の詳細を無視すると、明るさが不均一になり、良くてもユーザー エクスペリエンスが低下し、最悪の場合はディスプレイ画面の寿命が短くなる可能性があります。この記事では、バックライト駆動設計の中核原則を詳しく掘り下げ、エンジニアが安定した信頼性の高いディスプレイ ソリューションを構築できるようにします。

1. 定電流駆動：輝度均一性の基礎

バックライト LED は定電流源で駆動する必要があります。これは、「同じ電圧下で異なるモジュール間で輝度が一貫していない」という問題を解決するために最も重要です。 LED は本質的に順方向電圧 (Vf) にばらつきがあります (単一 LED の一般的な値: 2.7 ～ 3.2 V)。定電圧駆動では、Vf がわずかに低い LED はより多くの電流を消費するため、輝度が高くなりますが、Vf が高い LED は暗くなります。定電流駆動により、各 LED を流れる電流 (通常 15 ～ 20mA) が正確に制御され、モノクロ画面では均一性が確保され、カラー画面では正確な色再現が保証されます。

2. タイミングコントロール：「ゴースト」や「ちらつき」を防止

LCD 画面の電源がオンになるとき、またはスリープから復帰するとき、内部液晶は応答時間が必要であり、すぐには安定した表示状態に達しません。このような状況下でバックライトを即座にアクティブにすると、ユーザーには無秩序な「ゴースト」または不安定なちらつきが表示されます。主な設計ルールは次のとおりです。

電源オン/ウェイクアップ: バックライトは、ディスプレイが少なくとも 30 フレーム更新され、安定した後にのみアクティブにする必要があります。これにより、ユーザーは安定した鮮明な初期画像を確実に見ることができます。

電源オフ/スリープ: 順序を厳守してください。最初にバックライトを非アクティブにし、次にディスプレイ信号を無効にして、ディスプレイ画面への電力を遮断します。このシーケンスを逆にすると、シャットダウン中に異常に明るいパッチや「ゴースト」アーティファクトが発生する可能性があります。

3. 回路設計とパラメータ計算: 安全性と効率のバランス

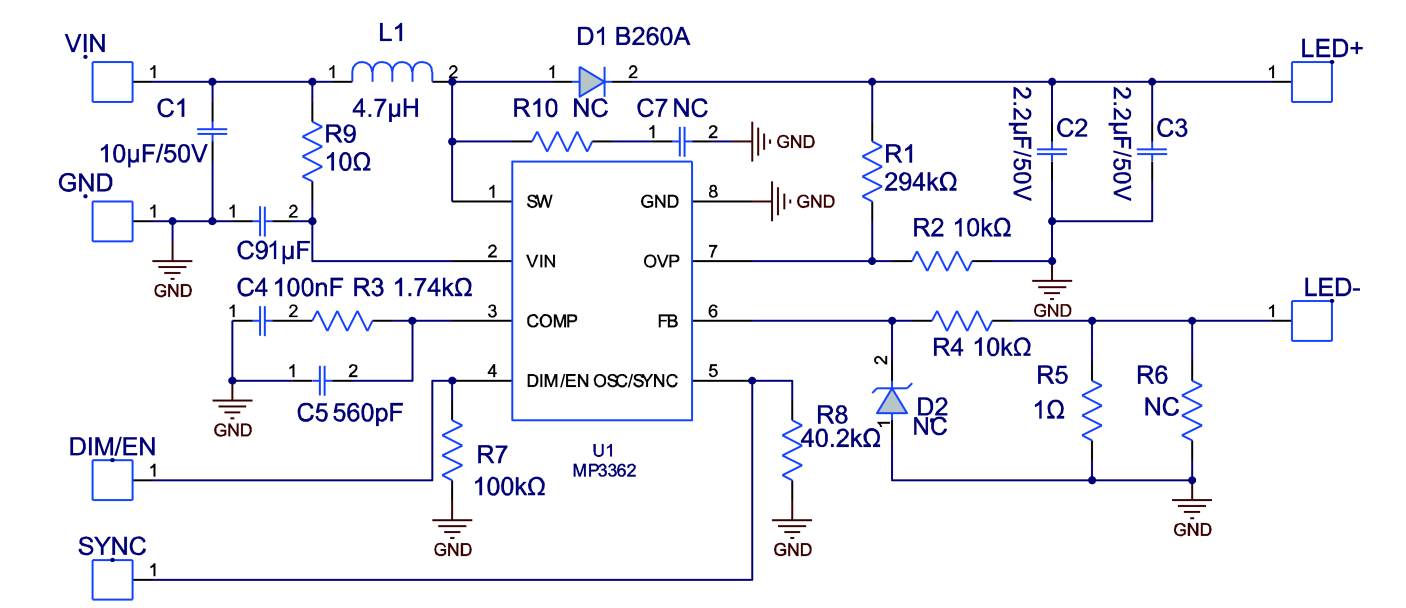

一般的な駆動回路トポロジには次のものがあります。

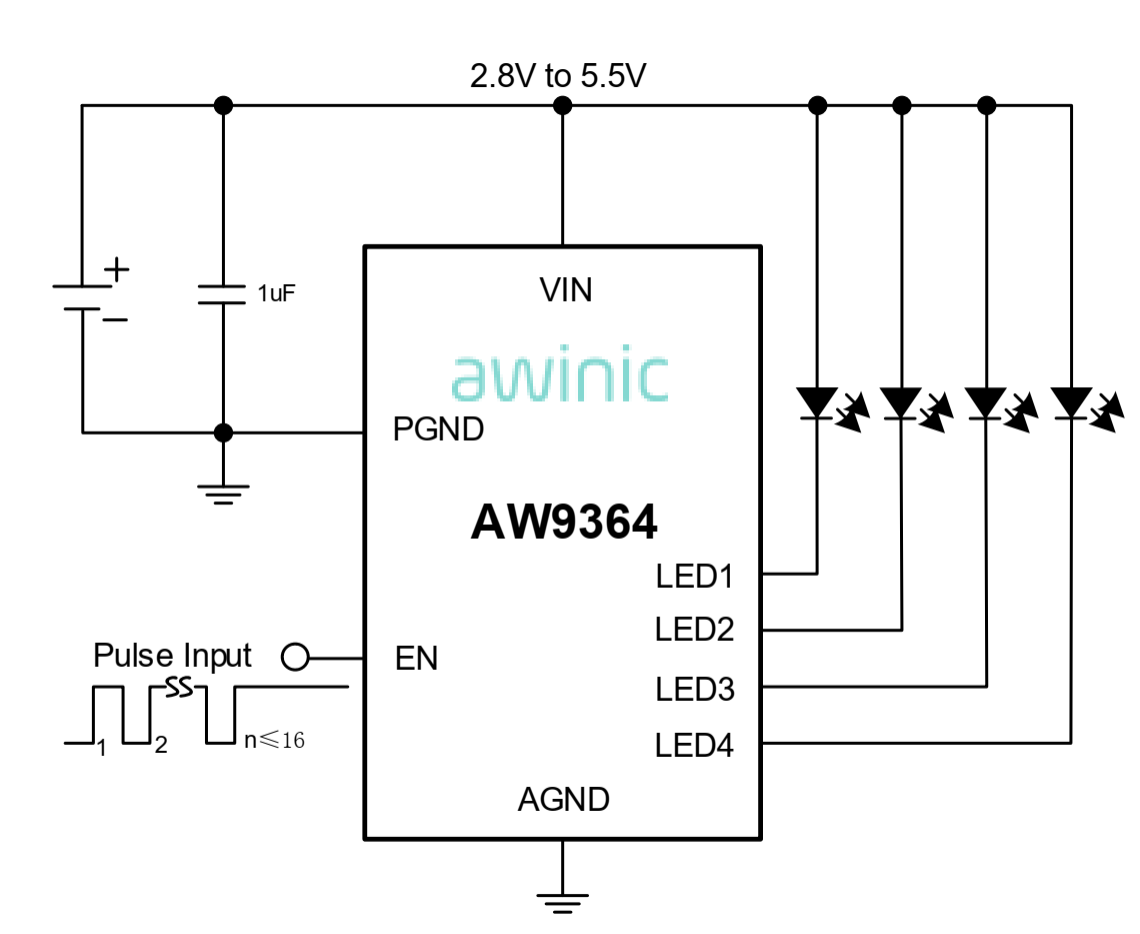

シングル LED パラレル ドライブ: 冗長性が優れた比較的シンプルな設計 (1 つの LED の障害が全体に影響を与えることはありません)。ただし、合計の駆動電流要求は高くなります（たとえば、8 個の LED を並列に使用するには、20mA/LED あたり 120 ～ 160mA が必要です）。

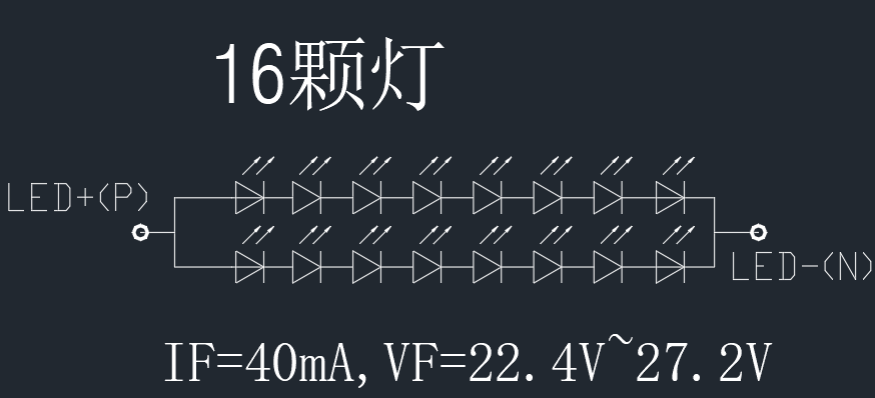

マルチストリング直列並列ドライブ: より効率的で、中型から大型の LCD スクリーンに適しています。設計上の考慮事項:

直列電圧: LED ストリングごとの合計電圧 = 単一 LED Vf * 直列の数。例: 8 個の LED を直列に接続するには、駆動電圧 ≥ 3.2V * 8 = 25.6V が必要です (マージンを考慮してください)。

並列電流: 合計ドライブ電流 = ストリングあたりの電流 * 並列ストリングの数。例: 2 つのストリングを並列、ストリングあたり 20mA、合計電流 = 20mA * 2 = 40mA。

安全マージン: 出力電圧が 36V (一般的な安全特別低電圧 - SELV - 制限) を超えないよう設計します。総駆動電流は 300mA を超えてはなりません (効率とコンポーネントの選択のバランスをとる)。

結論

卓越したディスプレイ画面体験は、正確なバックライト駆動設計から始まります。コスト重視のモノクロ画面であっても、視覚的に要求の厳しいカラー画面であっても、定電流駆動原理を深く理解して適用し、電源シーケンスを厳密に制御し、直並列パラメータを正確に計算し、安全基準を順守することは、高品質で長寿命のディスプレイ製品を作成するための重要なステップです。これらの一見些細な「詳細」こそが、ディスプレイ画面の最終的な品質とユーザーの満足度を決定する重要な要素です。
