液晶ディスプレイ (LCM) モジュールとプリント基板 (PCB) の間には、目には見えないものの重要な「情報ハイウェイ」、一般に「ゼブラ ストリップ」として知られる LCM 導電性エラストマー コネクタが存在します。独自の構造と優れた性能により、現代の電子機器の安定した効率的な接続の基礎として機能します。
複雑な構造、安定した伝送

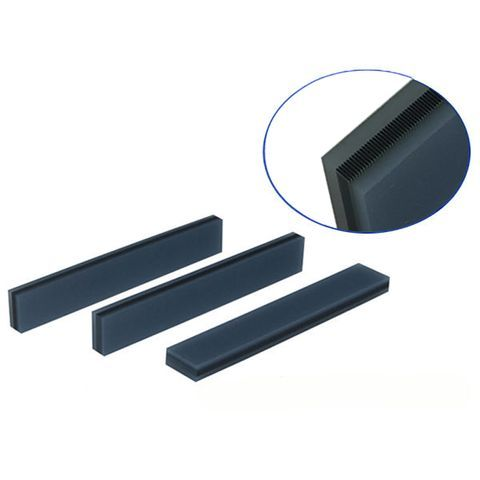

これは普通のストリップではありません。導電性シリコーンゴムと絶縁性シリコーンゴムの緻密な交互層構造を硬化成形したものが特徴です。これにより、正確な間隔で配置された無数の平行な導電チャネル (ゼブラ ストライプに似た) が作成されます。この設計により、LCD と PCB 間の電流と信号の伝送を完璧に処理できると同時に、ゴム素材本来の耐振動性と変形弾性も備え、長期にわたる安定した信頼性の高い接続を保証します。
効率的な組み立て、コストの最適化
はんだ付けやピン コネクタと比較すると、導電性エラストマー コネクタでの組み立ては「ワンクリック接続」に似ており、正確な配置と適切な圧力の適用のみが必要です。これにより、生産プロセスが大幅に簡素化され、自動化と生産効率が向上し、組み立てコストが大幅に削減されるため、大量生産に最適です。
主要な選択基準: 成功を左右するパラメータ
そのパフォーマンスを最大限に活用するには、正確な選択が重要です。
二人のマテリアルチャンピオン:

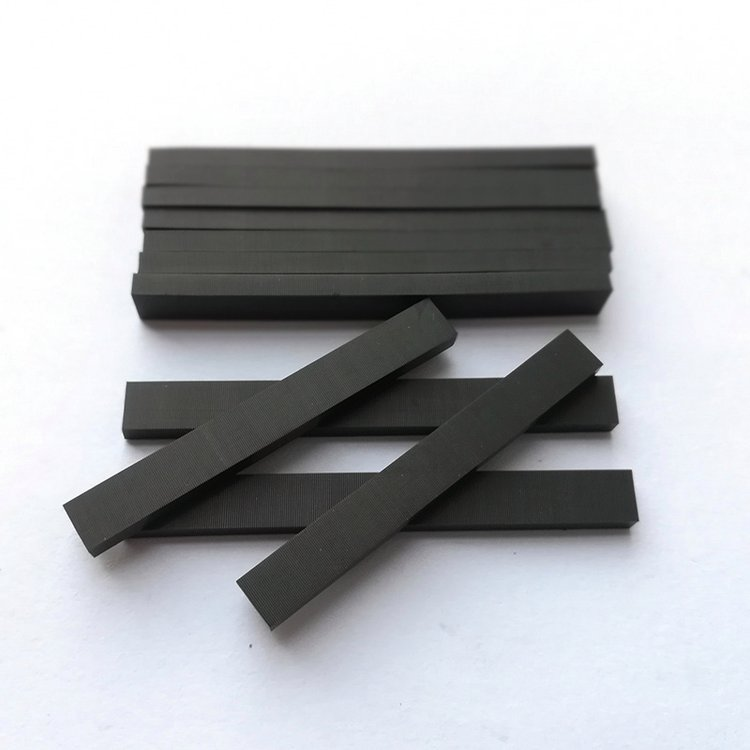

固体シリコン: 経済的な選択肢です。適度な弾力性(硬さ35°~45°)。輸送時の静電気対策や変形防止に注意が必要です。

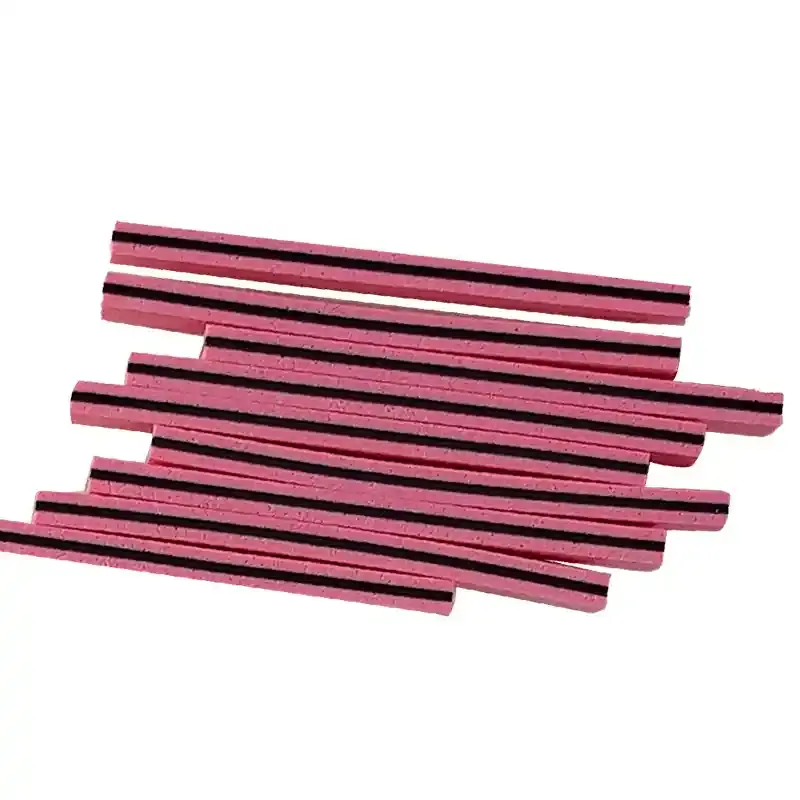

発泡シリコーン(フォームラバー):柔らかく汚れがつきにくい(硬度20°~30°)。耐変形性に優れています。湿気対策に重点を置く必要があります。 (芯材の導電性カーボン層の硬度はどちらも65°~75°)。
コアの寸法および電気パラメータ:
ピッチ(0.05/0.1/0.18mm):黄金律!各 PCB パッドが少なくとも 3 つの導電層で覆われていることを確認します (0.05 mm ピッチの場合は 4 ~ 5 層を推奨)。これはシグナルインテグリティの基礎です。
導電層の幅 (0.4 ~ 1.0mm): コネクタ全体の硬度と高さの設計に影響します。一般規則: コネクタ幅 ≤ 2.0 mm のペアと 0.6 mm の導電層。 ≥2.0mm は 0.8mm とペアになります。
傾斜角 (導電層の傾斜): 通常は ≤ 2° に制御されます。
高さ (重要!): 計算式: コネクタの高さ = h × (1 + 圧縮率)。 h は、組み立て後の LCD ステップの下面と PCB 上面の間の理論上のギャップです (h = PCB 表面の高さ - 金属フレームの厚さ - リブの高さ - LCD ITO の厚さ)。
圧縮率(命綱!):10%~15%を厳守! 10% 未満では、接触不良やインピーダンスが不安定になる危険があります。 15%を超えると、コネクタが潰れたり、PCBが歪んだりして、アセンブリの失敗や損傷が発生する可能性があります。
電気的性能: 導電層の抵抗率は非常に低く (例: YET タイプ ≤1.1 Ω・cm)、絶縁層の抵抗は非常に高く (10^12 Ω・cm 以上)、効率的な伝導と完全な絶縁を確保する必要があります。
幅広いアプリケーション、ユビキタスな存在
ポケット電卓、スマート メーター、医療モニター画面から、自動車用ディスプレイ、産業用制御インターフェイス、通信機器に至るまで、LCM 導電性エラストマー コネクタは、コンパクトなサイズ、高い信頼性、簡単な組み立てを備え、数え切れないほどの電子機器のディスプレイを照らす「縁の下の力持ち」として機能します。
結論
小さなゼブラ ストリップが重要なつながりを伝えます。材料の特性を深く理解し、主要なパラメータ (特にピッチ カバレッジ ルール、圧縮率の範囲、高さの計算) を正確に制御することは、電子デバイスの安定した表示パフォーマンスと長期動作を確保する上で重要です。精密な電子接続に安定性を注入するには、プロフェッショナルで信頼性の高い導電性エラストマー コネクタ ソリューションを選択してください。
