LCD のパフォーマンスと安定性を高めるための PORCH 設定をマスターする – ハードウェア設計の重要な考慮事項

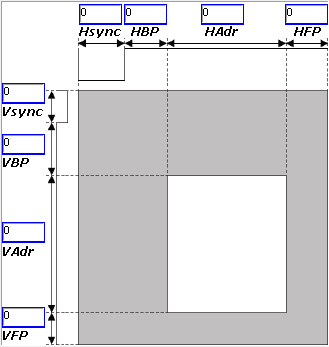

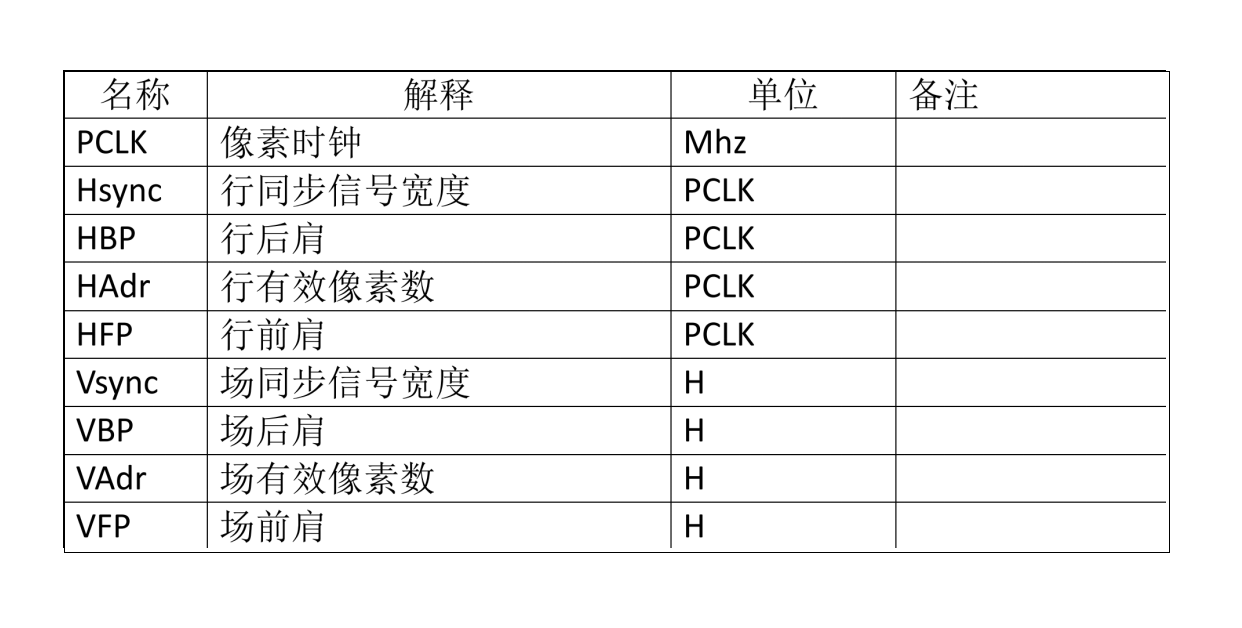

LCD スクリーンおよび関連する LCD モジュールのハードウェア設計では、最適な表示パフォーマンスとシステムの安定性を実現するには、タイミング パラメータの正確な構成が不可欠です。これらの中でも、PORCH (ブランキング間隔) 設定は特に重要です。これらは、ピクセル クロック (PCLK)、水平/垂直同期信号 (Hsync/Vsync)、フロント/バック ポーチ (HBP/HFP、VBP/VFP)、およびアクティブ ピクセル領域 (HAdr/VAdr) の正確な境界を定義します。プロの LCD ディスプレイ メーカーとして、CNK エレクトロニクス (CNK) は、最初の選択段階でこれらのパラメーター要件を明確にすることの重要性を強調しています。これにより、ドライバー IC とガラス基板のタイミング間の互換性が保証され、後からコストのかかる設計変更を回避できます。

PORCH パラメータは任意の数値ではなく、コア ディスプレイのパフォーマンスに直接影響します。 PCLK 周波数は、PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × フレーム レートとして計算され、システムの帯域幅要件を直接反映します。リフレッシュ レート (通常は 60 Hz から始まり、高リフレッシュ レートのディスプレイでは最大 144 Hz に達します) は、ガラスと IC の充電/放電能力によって制限されます。リフレッシュ レートが低すぎると画面がちらつき、視覚的な快適さが損なわれます。したがって、ハードウェア設計では、高解像度または高リフレッシュのカスタマイズされた LCD アプリケーションでも安定した信号伝送を保証するために、十分なタイミング マージン (特に HFP/VFP) を確保する必要があります。

  インターフェイスのタイプは、リフレッシュ レートの検証とデバッグ戦略に直接影響します。 RGB インターフェイスの場合、エンジニアは Vsync 信号周期を直接測定して、実際のリフレッシュ レートを計算できます。 MIPI インターフェイスを備えた主流の LCD モジュールの場合、特定のコマンド (例: PAGE 0 R35H=0X00) を送信し、その後 TE ピンを介して測定する必要があります。ハードウェア設計では、主要なテスト ポイント (Vsync、TE など) を確保し、測定エラーや表示異常 (ティアリング、ちらつきなど) を引き起こす可能性のある干渉を防ぐために高品質の信号ルーティングを確保する必要があります。

  LCD スクリーンの統合を成功させるには、経験豊富な LCD ディスプレイ メーカーとの緊密な協力が必要です。特にカスタマイズされた LCD プロジェクトまたは複雑な LCD モジュール アプリケーションについて、CNK Electronics (CNK) は次のようにアドバイスしています。ターゲット PORCH パラメータとドライバ ソリューションを早期に共有し、メーカーのガラス タイミング プロファイルと構成の推奨事項を入手します。これにより、信号の競合、電源異常、EMC 問題が防止されます。 CNK の技術チームは、PORCH の最適化やインターフェイスのマッチングからシグナル インテグリティ分析に至るまで、エンドツーエンドのサポートを提供し、ハードウェア設計が最初の試行で確実に成功し、ディスプレイ モジュールのパフォーマンスと信頼性を最大限に発揮できるようにします。

  CNK Electronics — タイミング パラメータをマスターし、プロフェッショナルなディスプレイ テクノロジーでビジュアル イノベーションを強化します。
