光と影の精密なダンス: LCD ディスプレイ技術の内部構造を探る

デジタル時代のあらゆる場所で、液晶ディスプレイはその独特の魅力を通じて私たちの視覚体験を静かに変えてきました。一見シンプルだが奥深い科学技術は、テクノロジーとアートの完璧な融合を、洗練された「光と影のダンス」で表現します。

液晶: 光と電気の間のインテリジェントな橋渡し

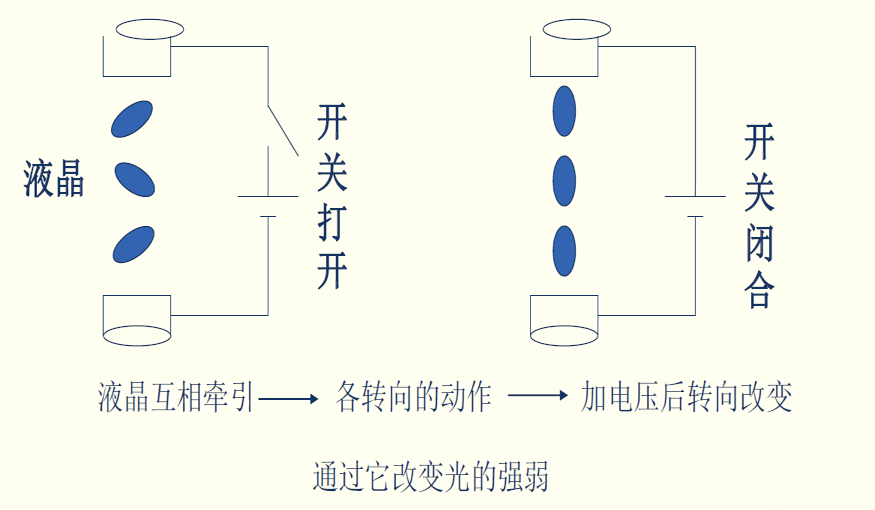

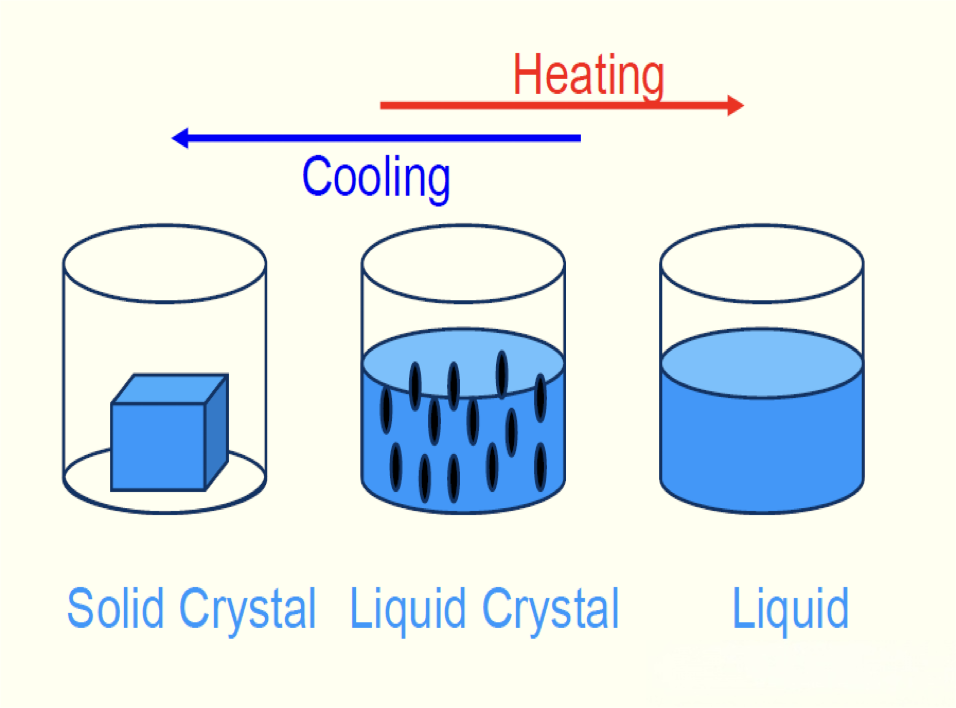

  固体と液体の間に存在する注目すべき物質、液晶がこのパフォーマンスの主役です。それらの分子は結晶の規則的な配列を維持しながら、液体の流動性を備えています。光がこれらの規則正しい分子を通過すると、驚くべき変化が起こり、光の偏光方向が正確に制御されます。さらに驚くべきことは、この制御が電圧によって制御できることです。電圧が高くなるほど、液晶分子のフリップ角が大きくなり、その結果、光の透過率もそれに応じて変化します。この洗練された電気光学特性は、LCD テクノロジーの中心にあります。

ポラライザー: 光のゲートの繊細なシンフォニー

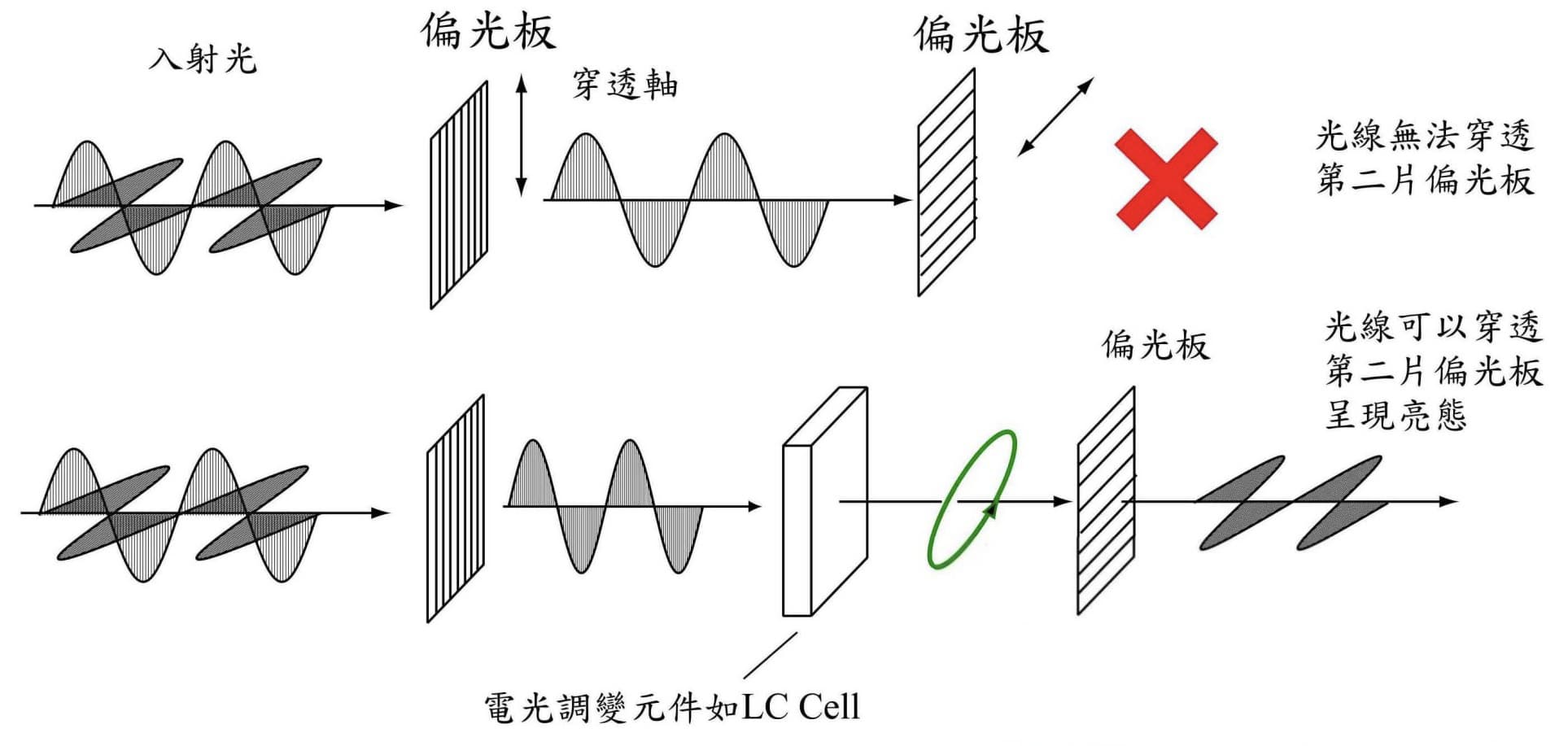

  偏光板は、この光と影のダンスを強調する上で重要な役割を果たします。彼らは、互いに直角な方向に配置され、完全に同期したダンスパートナーのように機能します。自然光が最初の偏光子を通過して直線偏光になると、液晶分子は印加電圧に基づいてこの光をどの程度回転させるかを決定します。回転した光が 2 番目の偏光子の方向と一致している場合、光はスムーズに通過します。位置がずれていると光が遮断されます。この正確な調整により、明るさから暗さへの微妙な移行が可能になります。

精密構造：完璧な多層ステージ

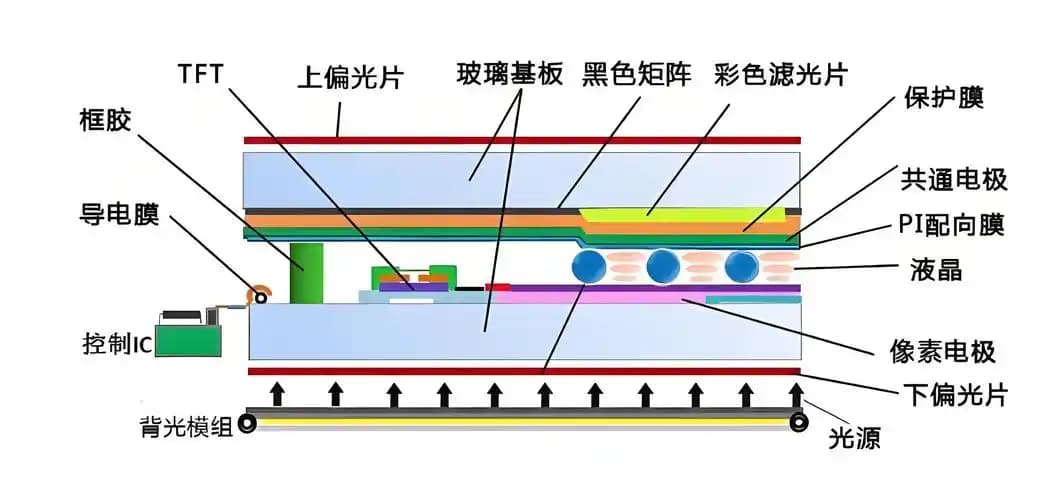

  このパフォーマンスの背後には、綿密に階層化されたアーキテクチャがあります。透明導電膜でコーティングされた 2 枚のガラス基板がステージ プラットフォームを形成し、その間に液晶材料の薄層が充填されます。周囲のシール構造により、液晶が理想的な環境で動作することが保証され、表面偏光子はステージ カーテンのように機能し、最終的な視覚効果を調整します。それぞれのコンポーネントがその役割を果たし、集合的にこの光と影の光景を維持します。

TFT アレイ: ピクセルの精密導体

  真のインテリジェンスは、ピクセルレベルの精度制御で現れます。薄膜トランジスタ (TFT) アレイは、各ピクセルに独立した TFT スイッチが装備されており、複雑なコマンド システムのように動作します。走査信号が到着すると、対応するトランジスタがアクティブになり、データ信号の書き込みが可能になります。信号の書き込み後、トランジスタはオフになり、電圧の安定性を維持するために蓄積コンデンサに依存します。解像度 1024×768 の画面を例にとると、実際には 235 万個を超えるマイクロ制御ユニットが含まれており、驚くべき速度で連携して正確な画像レンダリングを実現します。

イメージングの旅: 白色光からカラフルな世界へ

  固体と液体の間に存在する注目すべき物質、液晶がこのパフォーマンスの主役です。それらの分子は結晶の規則的な配列を維持しながら、液体の流動性を備えています。光がこれらの規則正しい分子を通過すると、驚くべき変化が起こり、光の偏光方向が正確に制御されます。さらに驚くべきことは、この制御が電圧によって制御できることです。電圧が高くなるほど、液晶分子のフリップ角が大きくなり、その結果、光の透過率もそれに応じて変化します。この洗練された電気光学特性は、LCD テクノロジーの中心にあります。

  完全なイメージング プロセスは、慎重に振り付けされたバレエに似ています。バックライトは均一な白色光を放射します。この光は、制御された液晶層を通過し、偏光変調を受け、カラー フィルターを通して赤、緑、青の原色に分解されます。これらのさまざまな強度のベースカラーがさまざまな割合で混ざり合い、最終的には鮮やかでカラフルな世界が目の前に現れます。特に、LCD 自体は発光しません。これはインテリジェント ライトバルブのように機能し、バックライトの通過を正確に制御することで表示効果を実現します。
