デコードLCDコア技術：基本構造からカスタマイズソリューションまで

  今日のインテリジェントかつデジタル変革の時代において、LCD スクリーンはヒューマン マシン インタラクションの中核コンポーネントとして機能し、産業用制御、医療機器、家庭用電化製品、その他の分野で広く使用されています。この記事では、LCD の基本構造、主な材料、技術的特性について詳しく説明し、カスタマイズされた LCD 画面がさまざまなアプリケーション要件にどのように対応できるかを示します。

I. 液晶ディスプレイの基本構造

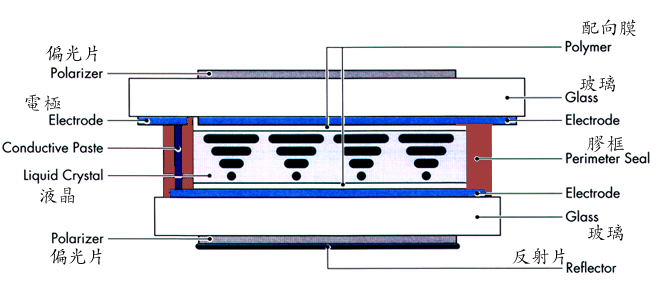

  LCD の核となる構造は、偏光子、電極、導電性ペースト、液晶、配向膜、ガラス基板、周囲シール、反射板など、複数の精密に積層された材料で構成されています。各マテリアル層は独自の機能を果たします。

偏光子光の偏光方向を制御します。

電極電圧を印加することで液晶分子を回転させます。

液晶画像表示の鍵となる電気光学応答媒体として機能します。

ガラス基板電圧を印加することで液晶分子を回転させます。

  ITOガラス抵抗、偏光板の耐久性、液晶の種類を調整することで、完全にカスタマイズされたLCDスクリーンおよびLCDモジュールを提供できます。

II. TN、HTN、STN LCD ディスプレイの材質の違い

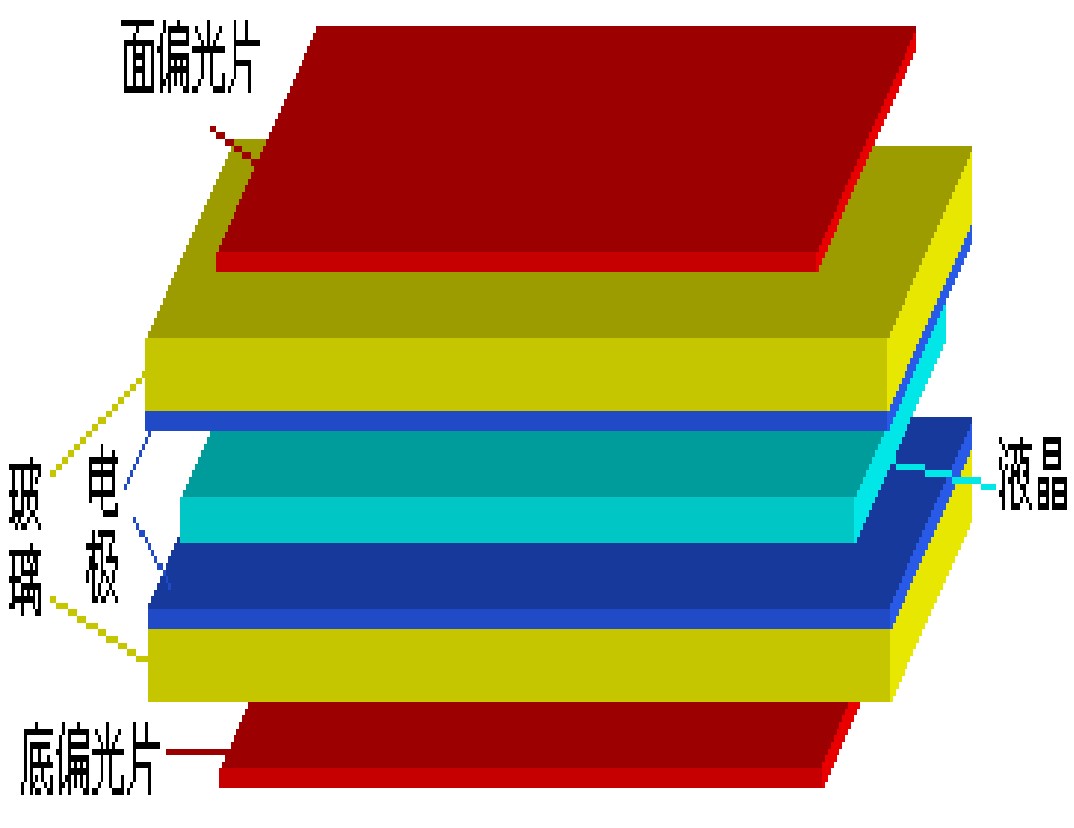

  液晶分子の配置の違いに基づいて、LCD は TN、HTN、STN タイプに分類できます。コア材料には、上部偏光子、ガラス、電極、液晶、下部偏光子が含まれます。たとえば、STN ディスプレイは、液晶分子のツイスト角を最適化することで視野角とコントラストを大幅に改善し、高情報コンテンツの表示シナリオに適しています。専門の LCD ディスプレイ メーカーは、材料の組み合わせを柔軟に調整することで、各 LCD 画面に最適な応答速度、視野角、信頼性を確保します。

Ⅲ．主な材料: ITO ガラスと偏光板

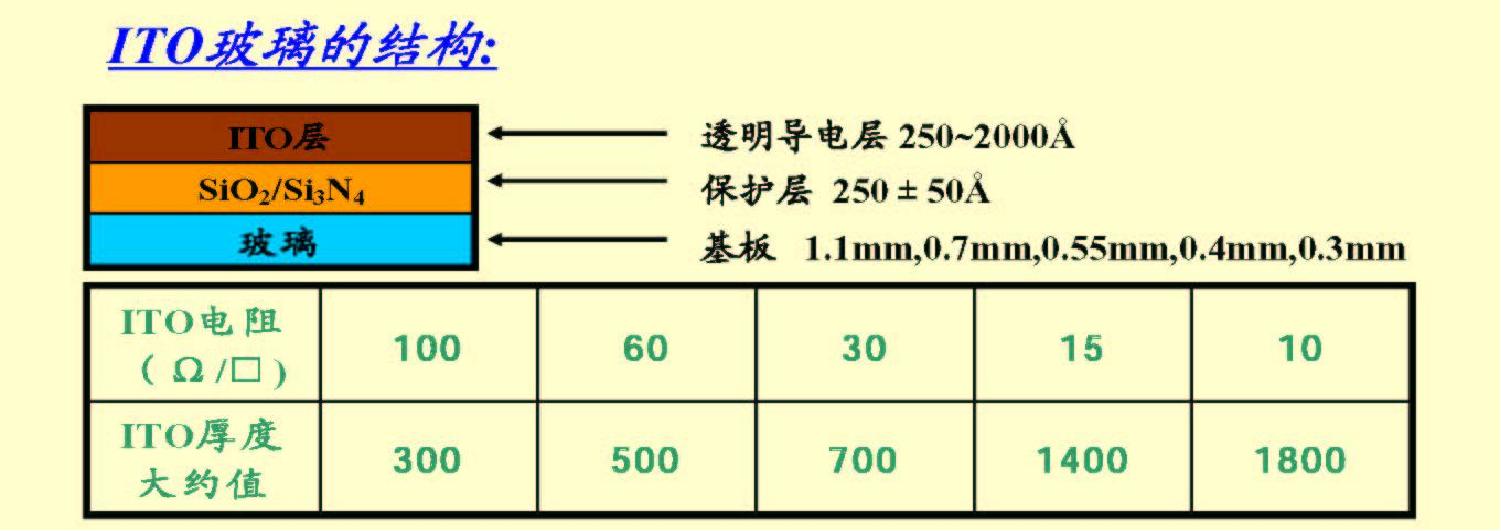

ITガラス：LCD 用の透明導電性基板として、ITO 層の厚さはその抵抗値に直接関係します。たとえば、ITO の抵抗が 10Ω の場合、厚さは 1800 Å に達することがあります。さらに、SiO2 または Si3N4 保護層がイオンの侵入を効果的に防止し、LCD モジュールの耐用年数を延ばします。ホウケイ酸ガラス基板を使用することで、光透過率と硬度を高め、ディスプレイの超薄型化と高耐久性の要求を満たします。

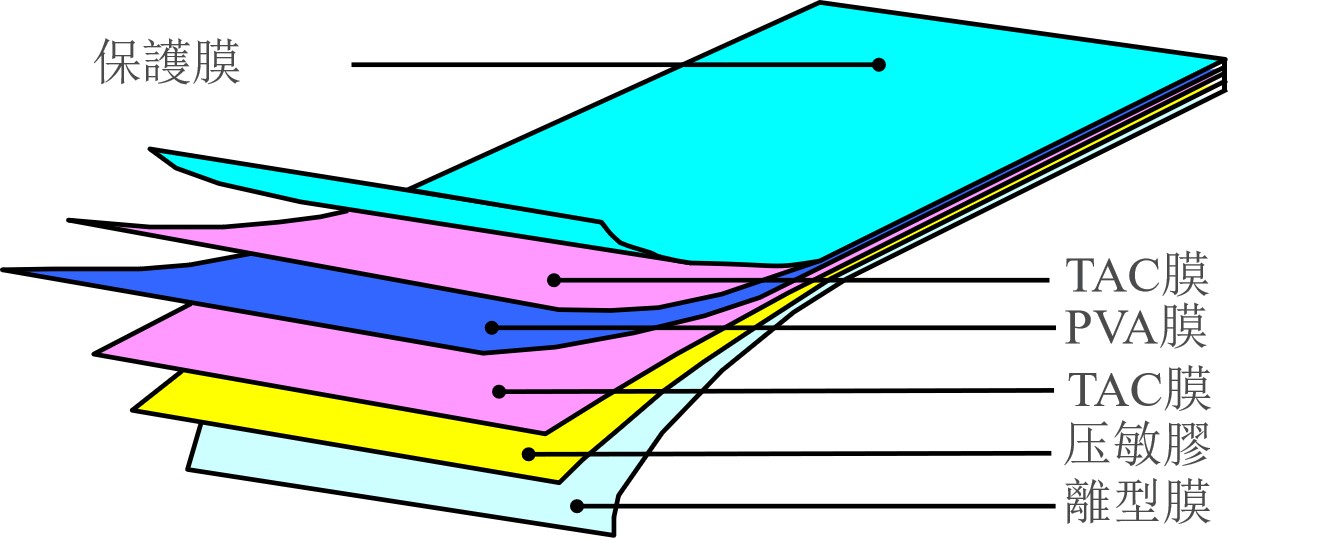

偏光子:その構成としては、保護フィルム、TACフィルム、PVAフィルム、粘着剤、剥離フィルムなどが挙げられます。偏光子の耐久性は LCD の信頼性に直接影響します。業界では、複数の耐久性評価オプションを提供しています。

標準グレード：乾熱70℃×500HR、湿熱40℃、90%RH、500H

標準グレード：乾熱70℃×500HR、湿熱40℃、90%RH、500H

 この材料の利点により、カスタマイズされた LCD スクリーンは極端な環境でも安定して動作し、産業用制御や屋外機器などの用途に適しています。

IV.カスタマイズされた解決策:多様なアプリケーションニーズに応える

  ITOガラス抵抗、偏光板の耐久性、液晶の種類を調整することで、完全にカスタマイズされたLCDスクリーンおよびLCDモジュールを提供できます。顧客。高解像度 TFT モジュールであっても、低電力 OLED ソリューションであっても、正確なマッチングを実現することで、お客様の製品競争力の向上を支援します。

結論

  LCD テクノロジーは、成熟し、安定しており、カスタマイズ可能な特性により、ディスプレイ業界の革新を推進し続けています。 LCDディスプレイの専門メーカーとして、CNK Electronicsは材料の構造とプロセスを深く理解しており、世界中の顧客に高品質のLCDモジュールとカスタマイズされたLCDスクリーンを提供することに尽力しています。信頼性の高いディスプレイ ソリューションをお探しの場合は、お気軽にお問い合わせください。専門知識を活かして優れたディスプレイ エクスペリエンスを作成いたします。
