高精度ディスプレイの技術: LCD スクリーンの中核となる技術パラメータを解読する

スマート デバイスが急速に開発されている今日の時代では、LCD スクリーンは人間とコンピューターの対話の中核となるインターフェイスとして機能し、そのパフォーマンスはユーザー エクスペリエンスの品質を直接決定します。家庭用電化製品でも産業用制御でも、ディスプレイのパフォーマンスに対する要求はますます厳しくなっています。プロの LCD ディスプレイ メーカーとして、私たちは LCD テクノロジーを徹底的に理解することが正しい選択と設計を行うための基礎であることを深く理解しています。この記事では、LCD モジュールの品質を決定する主要な技術指標を体系的に分析します。

1. 電気光学応答特性: ディスプレイ制御の物理的基盤

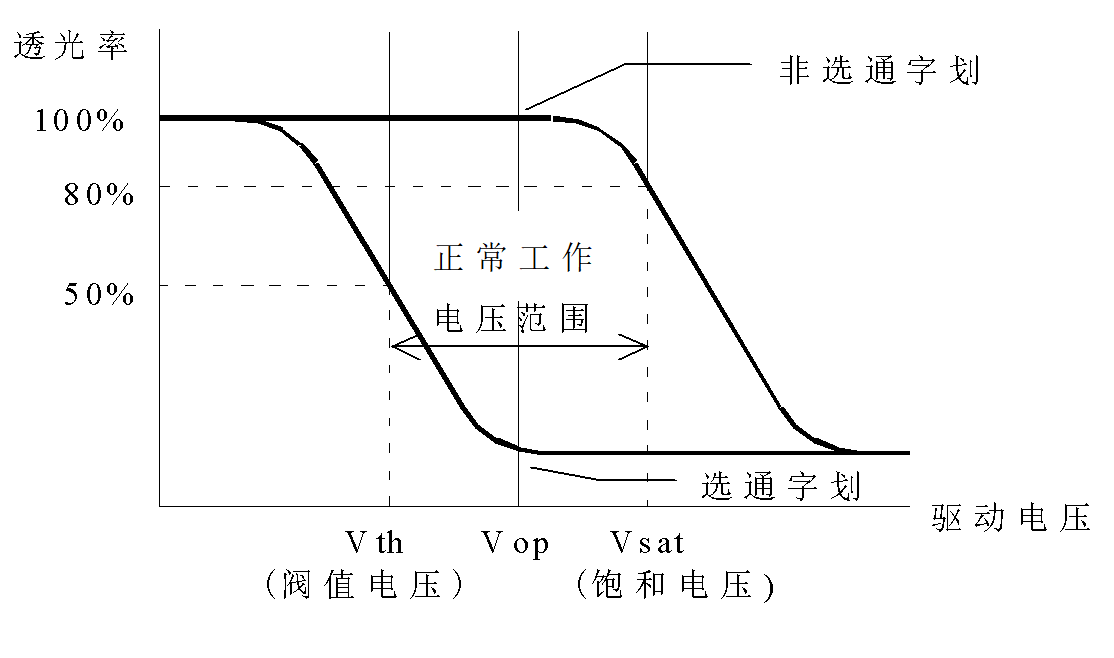

電気光学応答特性は、液晶ディスプレイ技術の物理的核心です。これは、LCD 画面の透過率と印加される駆動電圧の間の関数関係を正確に記述しています。この非線形特性曲線は、グレースケール レベルと画像表示を実現するための基礎となります。適切に最適化された電気光学応答は、より低い駆動電圧、より高いコントラスト比、より正確な色再現を意味します。これはすべてのハイエンド ディスプレイ設計の出発点です。

2. コントラスト比: 視覚的な明瞭さの主要な要素

コントラスト比は、オン (アクティブ) 状態とオフ (非アクティブ) 状態の間の輝度の比として定義され、画像の鮮明さと深さを判断するための主要なパラメーターです。通常、コントラスト比が 5:1 を超えると、人間の目は鮮明な画像として認識します。ただし、LCD のコントラスト比は動的に変化します。それは視野角と周囲光に大きく依存し、それが次の重要な指標である視野角特性につながります。

3. 視野角範囲: 分子配列と光学系の正確な相乗効果

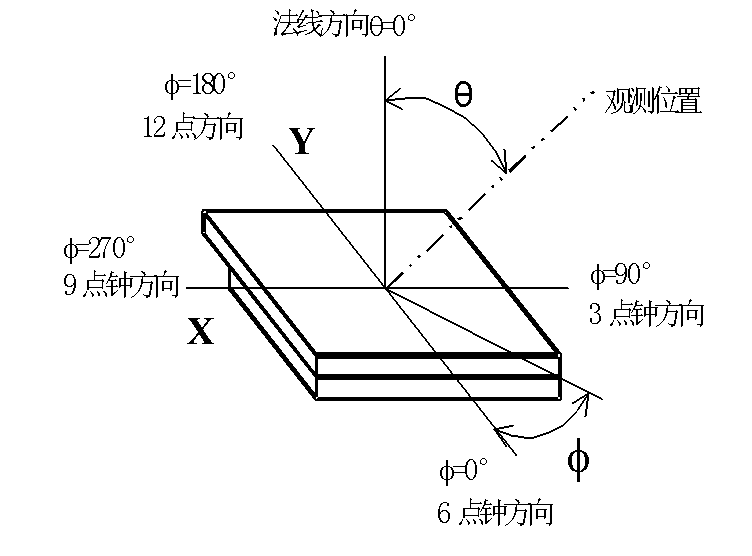

視野角範囲は、軸外から見たときに表示品質を維持する LCD モジュールの能力を評価する包括的な指標です。これは固定値ではなく、コントラスト比が許容可能な下限 (たとえば、5:1) まで減衰する空間コーン角度によって定義されます。その本質は、液晶分子の配向と入射光の偏光状態の間の複雑な相互作用にあります。

技術的な深さ:

モードによって境界が決まります。異なる液晶モード (TN、HTN、STN) は、基本的に分子の配向とねじれ角の設計が異なります。 TN モードは視野角が最も狭いのに対し、STN モードは 180° ～ 270° の高いツイスト角により、より急峻な電気光学曲線とより広い視野角を実現します。たとえば、STN ポジティブ モードは、ほぼ半球の範囲にわたって優れた視認性を維持できます。これが、工業用機器や公共のディスプレイで STN ポジティブ モードが普及している主な理由です。

ドライバー ラインの制約 (多重化):マルチプレクス駆動を採用した液晶画面では、ドライバー線（COM線）の数が増えると、画素に印加される実効電圧比が低下します。この電気的な非理想性は、視野角性能の低下に直接つながります。したがって、高解像度の文字セグメント画面では、視野角が駆動方式との重要なトレードオフになることがよくあります。

視野角が固定されているアプリケーションの場合、カスタマイズされた LCD スクリーンが最適なソリューションを提供します。プロの LCD ディスプレイ メーカーは、配向膜の方向などのパラメータを調整し、セル ギャップや複屈折積 (Δn・d) を最適化することで、ターゲット観察領域に向けて最適な視野角を「操縦」することができ、それによってディスプレイ リソースの利用率を最大化できます。

4. 応答速度：動的応答の温度依存性

立ち上がり時間 (Tr) と立ち下がり時間 (Tf) を含む応答速度は、LCD 画面が信号にどれだけ速く応答するかを測定します。液晶のレオロジー特性は、その強い温度依存性を決定します。温度が低いほど、液晶の粘度は高くなり、応答速度は遅くなります。

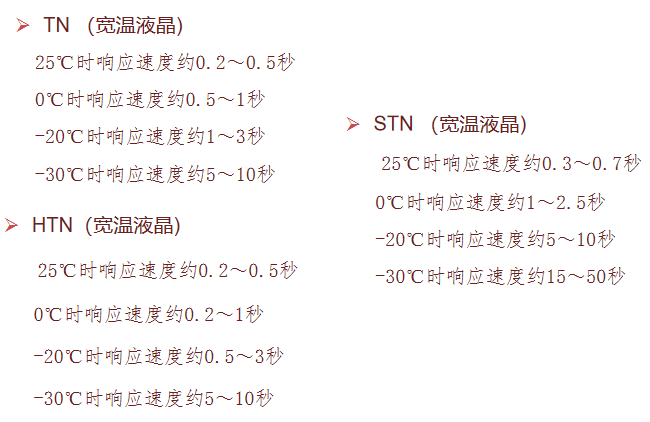

室温での性能: 25°C では、TN/HTN 製品の応答時間は通常 150 ～ 300 ミリ秒の範囲ですが、STN 製品は分子のねじれ角が大きいため、わずかに遅くなり、約 200 ～ 350 ミリ秒になります。これは、ほとんどの静的または低速リフレッシュの表示ニーズには十分です。

幅広い温度の課題: 幅広い温度のアプリケーション シナリオでは、低温での応答遅延を無視できません。たとえば、幅広い温度に対応する TN LCD モジュールの応答時間は -30°C で最大 10 秒となり、深刻な画像汚れが発生する可能性があります。このため、LCD ディスプレイのメーカーは、液晶材料を慎重に選択し、目標動作温度範囲に合わせて駆動パラメータを調整して、極端な条件下でも使用可能な応答性能を確保する必要があります。

5. 消費電力: マイクロアンペアレベルのシステム効率の哲学

低消費電力は、ポータブル デバイス市場における LCD テクノロジーの優位性の基礎です。 LCD モジュールの総消費電力は主に、駆動回路の容量性充電/放電と液晶材料の誘電損失で構成されます。中でも、液晶材料自体のバルク抵抗率は、超低静的消費電力を維持するための鍵となります。材料が汚染されて抵抗率が低下すると、消費電力が異常に急増する可能性があります。したがって、優れた消費電力制御は、LCD ディスプレイ メーカーの材料純度および生産プロセスに対する徹底した制御を反映しており、お客様が提供する LCD 画面はライフサイクル全体を通じてマイクロアンペア レベルの消費電力という利点を安定して維持します。

結論

標準製品が特定の要件を完全に満たすことができないことが多い現在の状況では、カスタマイズされた LCD スクリーンが製品の差別化を達成するための鍵となっています。技術的に奥深い LCD ディスプレイ メーカーと協力して、上記の中核となる技術パラメータをアプリケーション シナリオと深く結び付けることで、視野角、消費電力、温度性能、コストの最適なバランスを見つけて、最終的に製品に完璧な視覚体験を提供する LCD モジュールを開発できます。
