低温ポリシリコン技術の詳細: TFT ディスプレイ コアと産業用アプリケーション

薄膜トランジスタ技術の概要

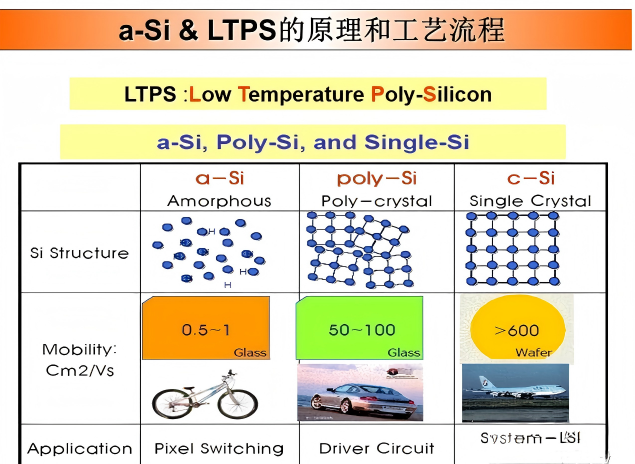

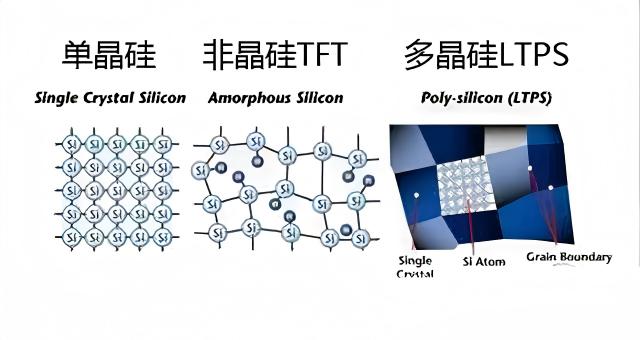

最新のアクティブ マトリクス ディスプレイ パネルでは、薄膜トランジスタ (TFT) が中核的な駆動コンポーネントとして機能します。チャネル活性領域は主にシリコン材料でできています。プロセスと性能の違いに基づいて、TFT は主にアモルファス シリコン (a-Si)、低温ポリシリコン (LTPS)、および高温ポリシリコン (HTPS) の 3 つのタイプに分類されます。

中でも、低温ポリシリコン（LTPS）技術は、優れた電子移動度、低消費電力、高解像度、比較的単純な製造プロセスなどの理由から、第6世代以下の製造ラインでは主流の選択肢となっています。

LTPS-TFT構造設計の詳細な分析

図 1 に示すように、典型的な LDD (ライトリー ドープ ドレイン) タイプの LTPS-TFT 構造は、主に基板とバッファ層で構成されます。基板は通常、無アルカリのディスプレイグレードの光学ガラスでできており、その上に二酸化ケイ素 (SiO2) のバッファ層または二層 SiO2/SiNx 構造が堆積されます。

このバッファ層の主な機能は、ガラスからの金属イオンがポリシリコン活性領域に拡散するのを防ぎ、それによって欠陥の形成と漏れ電流を抑制することです。

単層の SiO₂ と比較して、SiNx (窒化シリコン) は誘電率が高く (SiO₂ ~4、SiNx 6 ～ 8)、より優れた耐破壊性、バリア性能、および酸化修復能力を提供します。 PE-CVD で製造された窒化ケイ素は、約 1022 cm-3 もの高い酸素含有量を持つことができ、デバイスの安定性を確保します。

多結晶化プロセスでは、アモルファスシリコン層をポリシリコン層に変換する必要がある。一般的な方法には、固相結晶化、金属誘起横方向結晶化 (ニッケル誘起など)、およびレーザー結晶化が含まれます。

 このうちレーザー結晶化法は、高温で瞬間的に溶融して結晶化を実現するため、高効率で均一な結晶粒が得られます。ただし、SiO2/SiNx の 2 層バッファ構造を使用すると、レーザー結晶化時に水素爆発現象が発生し、欠陥が発生する可能性があることに注意してください。

解決策には、レーザー結晶化の前に脱水素ベークを実行することや、水素含有量が極めて低い単層 SiO₂ 構造を使用することが含まれます。

LDD テクノロジーでは、ゲート内のソース/ドレイン領域に低線量のイオン注入を行い、ドーピング濃度を正確に制御して、直列抵抗の高い濃度バッファー ゾーンを形成します。これにより、局所的な電界勾配が効果的に減少し、漏れ電流が抑制され、ホットキャリア効果が回避されます。

産業用アプリケーションおよびプロフェッショナル向けディスプレイ ソリューション

ディスプレイ技術が高解像度、低消費電力、薄型フォームファクターに進化するにつれて、LTPS-TFT はミッドエンドからハイエンドのディスプレイ パネルにとって重要な技術パスとなっています。実際の製品実装では、ディスプレイ モジュールの全体的な設計と製造能力も同様に重要です。

この分野において、CNK（CNOKE Electronicsの略称）は、表示デバイスおよびHMI（ヒューマン・マシン・インターフェース）インタラクティブ製品の開発、生産、販売を行う専門技術企業であり、「専門的、洗練された、独特で革新的」な企業として認められています。

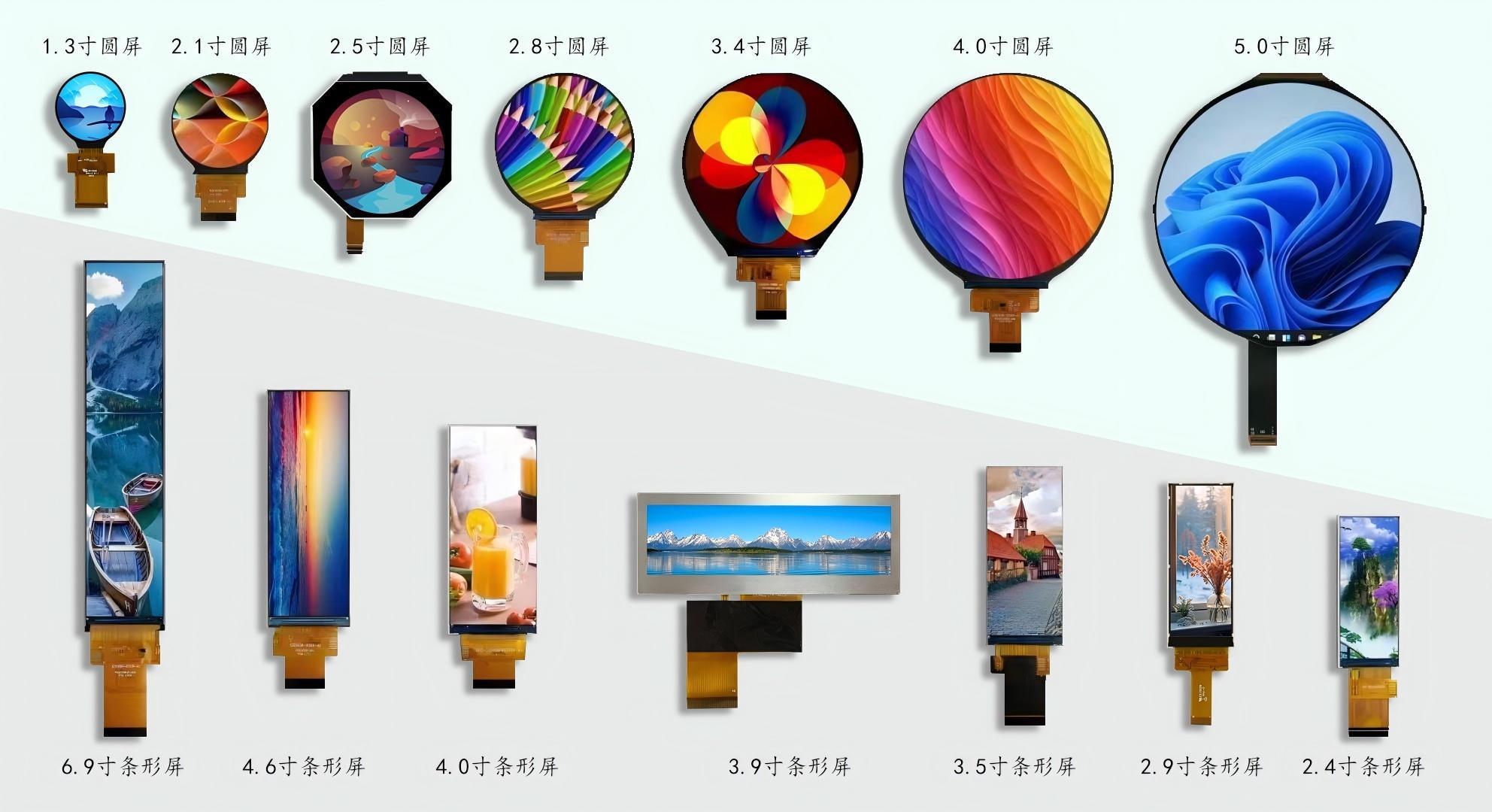

同社の主力製品には、モノクロ LCD およびモノクロ モジュール、0.96 ～ 15.6 インチ TFT ディスプレイ モジュール、OLED モジュール、および HMI インタラクティブ モジュールが含まれており、産業用制御、スマート ホーム、医療機器、自動車用ディスプレイ、その他多くの分野で広く使用されています。

LCD スクリーンを使用した基本的なディスプレイのニーズであっても、LCD ディスプレイ メーカーが必要とする高性能ソリューションであっても、CNK はカスタマイズされたコスト効率の高いソリューションを提供します。 CNKは先進的な生産ラインと厳格な品質管理システムを活用し、安定した中核となるディスプレイ部品をお客様に提供し続けています。

結論

コアの LTPS TFT テクノロジーから完全なディスプレイ モジュールの統合と最適化に至るまで、ディスプレイ業界のあらゆる進歩は、材料、プロセス、設計能力の相乗効果にかかっています。 CNK は今後もディスプレイおよびヒューマンマシンインタラクションの分野での存在感を深め、より多くの最終製品がより鮮明でスマートなディスプレイ体験を実現できるよう支援していきます。
