光源から画質まで: バックライトは、LCD モジュールの真の「舞台裏の主役」です。

LCD ディスプレイについて話すとき、最初に思い浮かぶのは多くの場合、単に「画面」です。しかし、完全な液晶モジュール (LCM) は単なる液晶パネルではありません。これには、ドライバー IC、PCB、そして見落とされがちだが重要なコンポーネントの 1 つであるバックライトが統合されています。

バックライト: 画面の後ろにある「光エンジン」

液晶材料自体は発光しません。これは「ライトバルブ」のように機能し、画像を表示する前にバックライト システムに依存して照明を提供します。バックライトの中核的な役割は、点光源または線光源を均一性の高い面光源に変換することです。

明るさ、均一性、色温度、消費電力など、一目でわかる視聴体験のあらゆる側面がバックライト技術によってサポートされています。

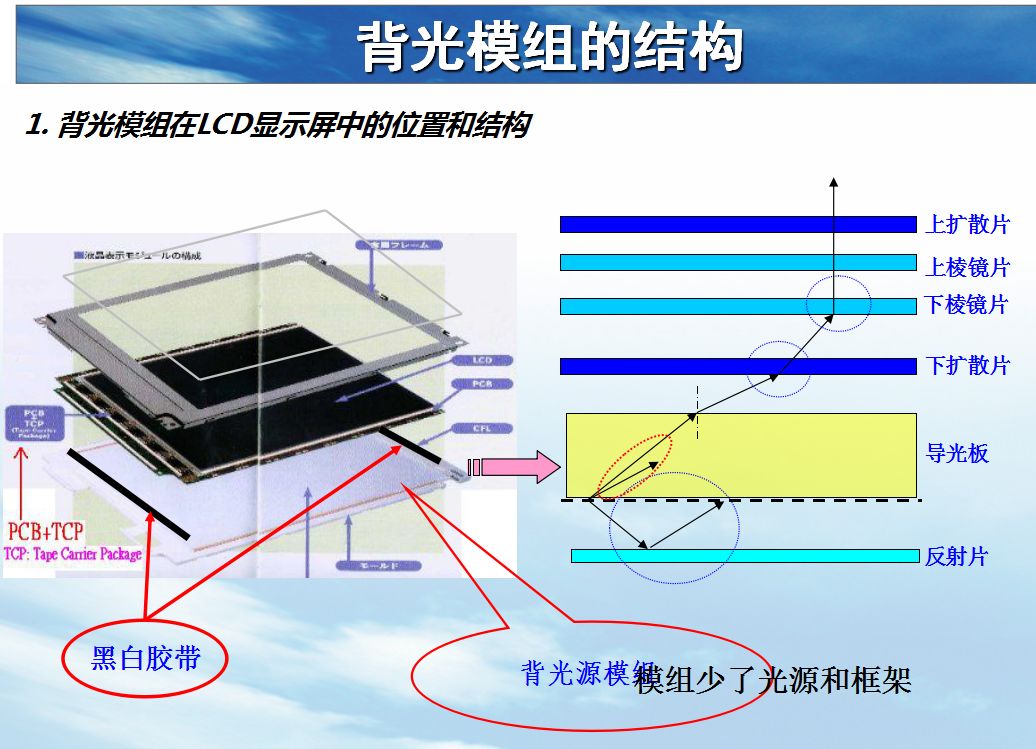

バックライトの分解：精密な光学系一式

高性能バックライトは、高度な材料科学と精密な光学工学の成果です。そのコアコンポーネントには次のものが含まれます。

光源：バックライトの基本的な色温度、明るさ、寿命を決定する光の起源。

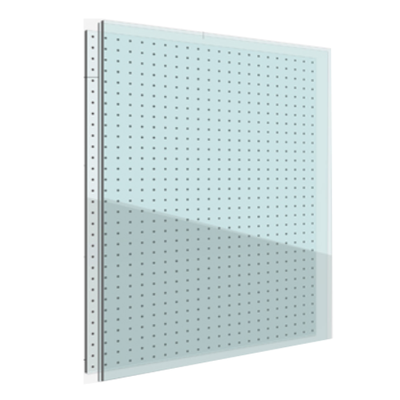

導光板（LGP）：均一な配光の鍵。底面の微細構造ドットがエッジから入射した光を面全体に散乱させます。精密に成形されたドットは、通常、従来の印刷されたドットよりも優れた光学性能を実現します。

光学フィルムセット:ディフューザー フィルム、輝度向上フィルム (BEF)、および反射シートが連携してホット スポットを排除し、正面からの光出力効率を向上させ、均一性を確保します。

構造フレームとライトボード:安定した機械的サポートと信頼性の高い電気接続を提供します。

バックライトは構造に応じて、次の 2 つの主要なテクノロジー ルートに分類されます。

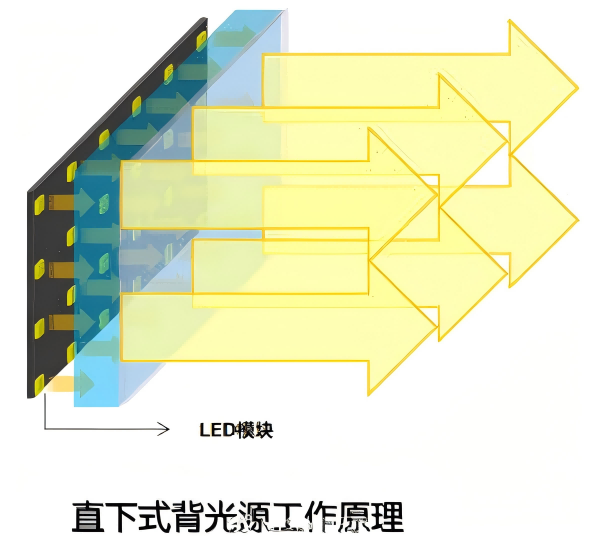

直接照明:LED アレイは導光板の直下に配置されており、直接照明が可能です。これにより高輝度が得られ、ローカル調光制御がサポートされます。

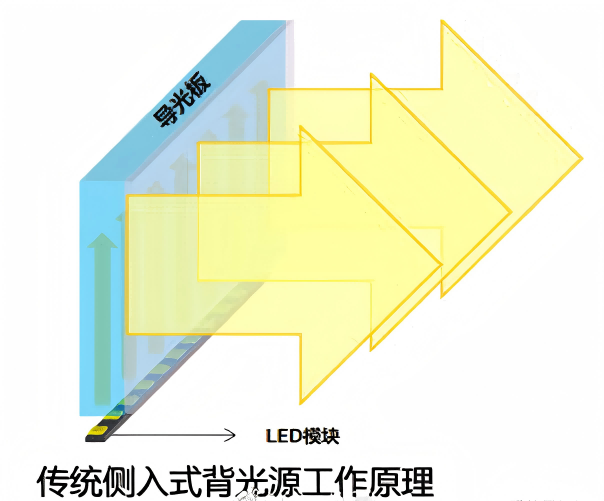

エッジリット:LEDライトバーは導光板の側面に配置されています。光はエッジから入り、プレートを通して前方に反射されるため、これが超薄型デザインを実現する鍵となります。

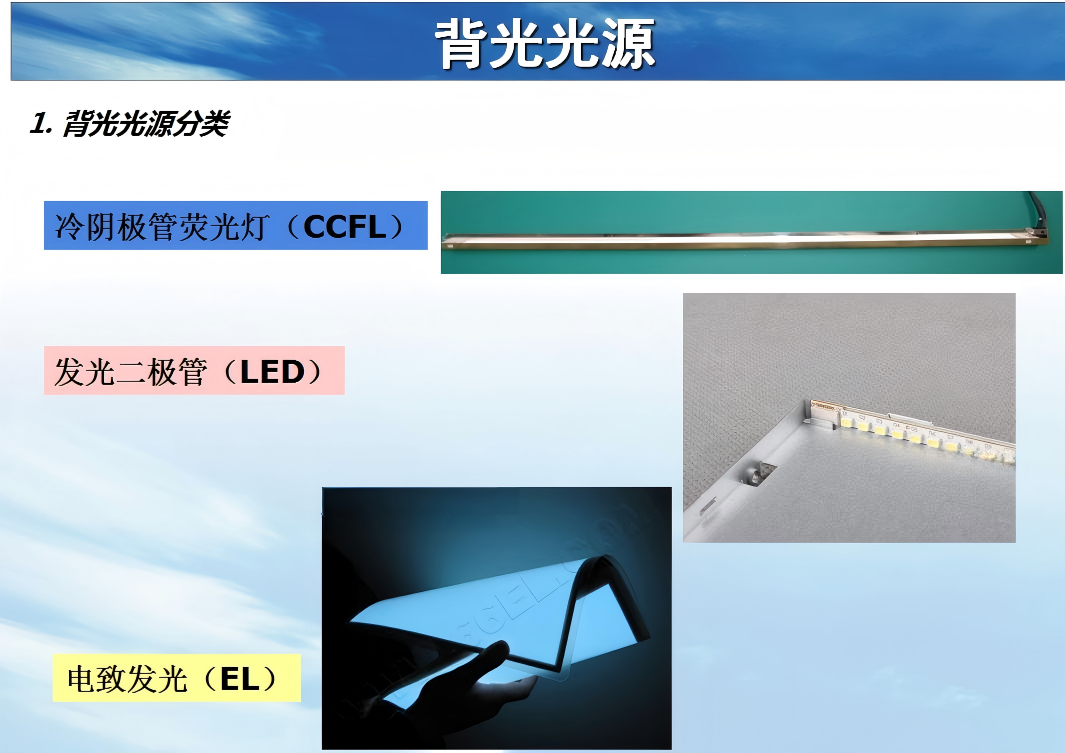

それぞれに独自の利点を持つ 3 種類の光源。

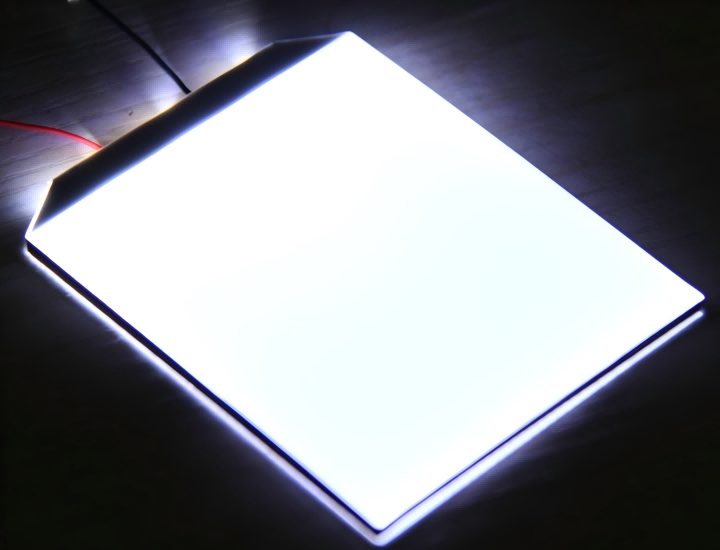

LEDバックライト:高輝度、長寿命 (エッジライトで 30,000 時間以上)、低消費電力、スリムなフォームファクタ。家庭用電化製品から産業用ディスプレイに至るまで、あらゆる用途で主流の選択肢となっています。

EL (エレクトロルミネッセンス) バックライト:極薄で全面均一であり、柔軟性・屈曲性に優れています。カスタマイズされた LCD やフレキシブル ディスプレイ アプリケーションには引き続き不可欠です。

CCFL (冷陰極蛍光ランプ) バックライト:民生用製品では主に LED に取って代わられていますが、その優れた彩度と均一性により、特定の専門的なディスプレイ用途では依然として価値があります。

技術概要

バックライトは単なる照明コンポーネントではありません。材料の選択や光学設計から、光源の選択や構造プロセスの改良に至るまで、あらゆる細部がディスプレイの最終的なパフォーマンスに貢献します。

高品質のディスプレイを追求するメーカーにとって、バックライト技術に関する深い専門知識は製品差別化の基盤であり、ハイエンドのカスタマイズされた LCD の要求を満たし、すべての画面がその視覚的期待を確実に満たすことができます。

光源から画質まで、バックライトは LCD モジュールの真の縁の下の力持ちです。バックライト技術を理解することは、最終的には優れたディスプレイの作り方を理解することになります。
