バックライト技術: LCM ディスプレイのパフォーマンスを決定するコアコンポーネント

  液晶ディスプレイの分野では、液晶モジュール (LCM) は高度に統合されたシステムレベルの製品です。単なる液晶画面そのものではなく、液晶表示デバイス、ドライバーIC、PCB、重要なバックライトなどのコンポーネントを精密に統合した総合的なソリューションです。プロの LCD ディスプレイ メーカーとして、当社は、コア アクセサリとしてのバックライトの品質が、LCM の最終的な視覚パフォーマンスと信頼性を直接決定することを理解しています。

バックライト: LCM の「ライト エンジン」と光学的基盤

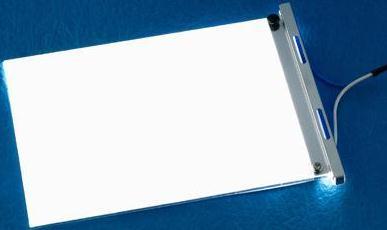

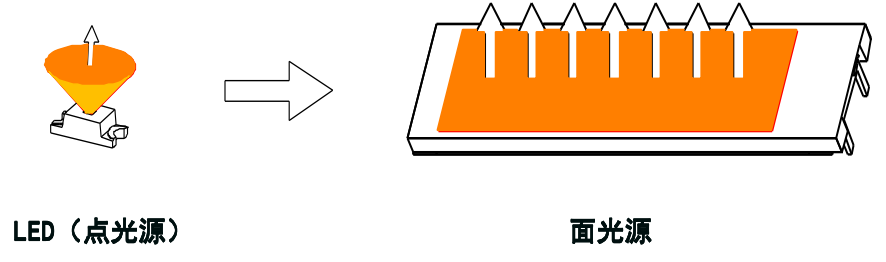

バックライトは、LCD 画面の後ろにある照明システムです。その中心的な機能は、点光源または線光源を均一性の高い面光源に変換することです。液晶材料自体は発光しないため、その表示はバックライトによって提供される変調照明に完全に依存します。したがって、輝度、均一性、色温度、消費電力などのバックライトの光学特性が、LCD モジュールの全体的な性能を評価するための基礎となります。

技術的分解: 材料システムとバックライトの中心原理

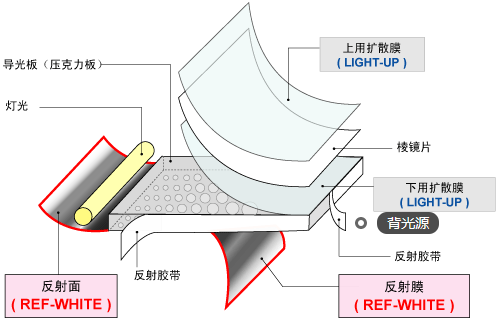

高性能バックライトは、現代の材料科学と精密光学の結晶です。主に、光源（LED/EL/CCFL）、導光板、光学フィルムセット、構造フレーム、ライトバー/ランプボードなどのコア材料で構成されています。

光源は光の源であり、バックライトの基本的な色温度、明るさ、寿命を決定します。

導光板は光の均一性を実現するための核となる要素です。精密印刷または成形によって形成された底面の微細構造ドットは、点または線光源を均一な光面に散乱させる役割を果たします。これらの中でも、精密成形されたドットは通常、従来の印刷されたドットと比較して優れた光学性能を提供します。

光学フィルム セット (拡散フィルム、輝度向上フィルム、反射シートなどを含む) は光路の「マネージャー」として機能し、相乗効果で輝点を除去し、正面からの光出力効率を高め、視野角全体の均一性を確保します。

構造フレームとライトボードは、安定した機械的サポートと信頼性の高い電気接続を提供します。

これらの材料の組み合わせと設計は、直接照明バックライトとエッジ照明バックライトという 2 つの主流の動作原理に直接役立ちます。直下型バックライトは、LED アレイを導光板の直下に配置して直接照明するため、高輝度と局所調光制御に優れた可能性を提供します。エッジライト型バックライトにより、導光板の側面に LED ライト バーが配置されます。光はエッジから入射し、ガイド プレート内のドットによって前方に反射されるため、超薄型デザインを実現するための鍵となります。

技術路線の選択：LED、EL、CCFLの差別化されたアプリケーション

さまざまな光源技術によりバックライトに独特の特性が与えられ、さまざまな市場の需要に応えます。

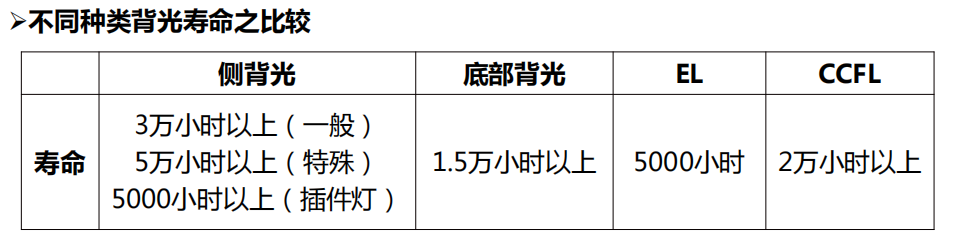

LEDバックライト高輝度、長寿命 (エッジライトの場合 30,000 時間以上)、低消費電力、スリムなフォームファクターの利点により、家庭用電化製品から産業用ディスプレイに至るまでのアプリケーションで絶対的な主流となっています。

EL（エレクトロルミネッセンス）バックライトは、その超薄型プロファイル、完全な表面均一性、および柔軟で曲げやすい性質を備えており、特定のカスタマイズされた LCD スクリーンやフレキシブル ディスプレイ アプリケーションには引き続き不可欠です。

CCFL (冷陰極蛍光ランプ) バックライト民生分野では主に LED に置き換わっていますが、その優れた彩度と均一性により、特定の専門的なディスプレイ分野では依然として応用価値を保っています。

結論: バックライト技術が LCM 価値を高める鍵となる

  要約すると、バックライトは単純な照明コンポーネントとは程遠いものです。複雑な材料構成や正確な動作原理から、色、消費電力、フォームファクターに影響を与える光源技術のルートに至るまで、その設計と選択のあらゆる側面が、LCD モジュールの最終的な性能の定義に深く関わっています。優れた表示パフォーマンスを追求する LCD ディスプレイ メーカーにとって、バックライト技術に関する深い専門知識は、製品の差別化を達成し、ハイエンドのカスタマイズされた LCD スクリーンの需要に応え、すべての LCD スクリーンが最適な視覚結果を確実に提供するための基盤です。したがって、バックライト技術を理解することは、LCM ディスプレイ品質の中核を理解することになります。
