Precision Link: LCM ディスプレイ モジュールの導電性ゴム コネクタのテクノロジーを解読する

今日のスマートで相互接続された世界では、明瞭で信頼性の高いディスプレイ インターフェイスが人間とマシンの対話の基礎となります。このエクスペリエンスの中核となるキャリアは、液晶ディスプレイ モジュール (LCM) です。液晶ディスプレイ メーカーが提供する主要製品である LCM は、液晶ディスプレイ デバイス、ドライバー IC、PCB、バックライト、および構造コンポーネントを 1 つのまとまりのあるユニットに統合し、回路信号を視覚画像に変換する完全な機能を実現します。標準製品であっても、深くカスタマイズされた LCD 画面であっても、その安定性は LCM 内のすべての接続ポイントの信頼性から始まります。その中でも、一見シンプルだが重要なコンポーネントである導電性ゴム コネクタ (ゼブラ ストリップと呼ばれることが多い) は、液晶画面と回路基板間の信号伝送を妨げることのない「目に見えないブリッジ」として機能します。

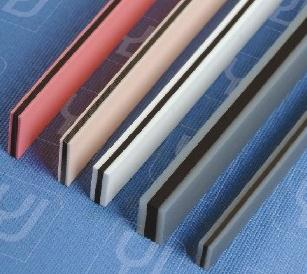

導電性ゴムコネクタ: LCM 内の「信号ブリッジ」

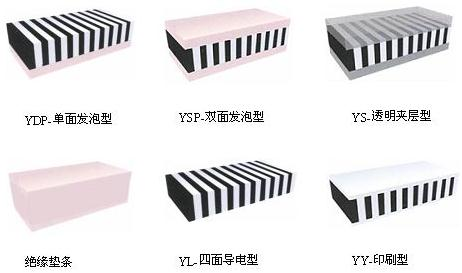

導電層と絶縁層を交互に積層して形成された導電性ゴムコネクタは、弾性圧縮によりLCD画面とPCBの間に安定した電気接続を提供します。それらの性能は、ディスプレイ信号の完全性と明瞭さを直接決定します。

材料の選択: 固体シリコンと発泡シリコンのバランスをとる技術

固体シリコン素材:適度な硬さ（35°～45°）と低コストを実現。ただし、静電気が発生しやすく、ほこりが付着する可能性があるため、組み立て環境の清浄度には特に注意が必要です。

発泡シリコン素材:シリコンを発泡させて作られているため、よりソフトな質感（硬度20°〜30°）、変形に強く、汚れがつきにくくなっています。高い清浄度要件が求められる高精度 LCD モジュールの用途に適しています。

精密な設計パラメータ: 信頼性の高い接続を確保

1.導​​電層ピッチ:一般的なピッチは0.05mm、0.1mm、0.18mmです。設計では、各 PCB パッドが少なくとも 3 つの導電性カーボン層に確実に接触するようにする必要があります (0.05 mm ピッチの場合は 4 ～ 5 層が推奨されます)。これは、カスタム LCD スクリーンの設計において CNK によって厳密に管理される詳細です。

2.導電層の幅:0.4mm ～ 1.0mm の幅はコネクタの硬度に関係し、全体の圧縮率の設計に影響します。 CNK エンジニアは、モジュール構造に基づいて的を絞った選択を行います (2.0mm 以下のコネクタでは 0.6mm 幅が一般的で、2.0mm 以上のコネクタでは 0.8mm 幅が一般的です)。

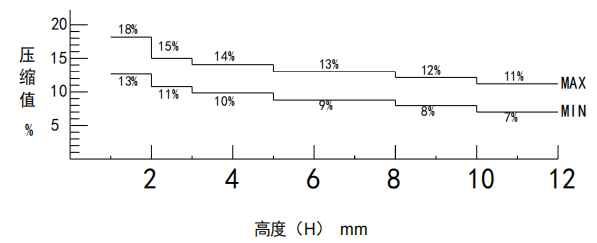

3.圧縮比制御:理想的な圧縮率は 10% ～ 15% の間で制御されます。 10%未満では接触インピーダンスが不安定になる可能性があり、15%を超えるとコネクタやPCBが変形する可能性があります。 CNKは組立高さ（h）を正確に計算することで正しい圧縮量を確保し、長期の信頼性を保証します。

基本的なモノクロ ディスプレイから複雑な HMI インターフェイスに至るまで、あらゆる LCD モジュールの信頼性は、導電性ゴム コネクタなどの主要コンポーネントの深い理解と正確な制御にかかっています。経験豊富な LCD ディスプレイ メーカーとして、CNK Electronics は、信号伝送における低インピーダンスと高い安定性を確保するための材料特性とパラメータ設計を深く掘り下げるだけでなく、この詳細の熟練を包括的なカスタム LCD ソリューションにまで拡張します。私たちは、こうした目に見えない「精密なリンク」こそが技術革新と品質の信頼性を結びつけ、CNK とお客様をサポ​​ートし、より卓越したディスプレイの未来に向けて共に前進できると信じています。
