液晶ディスプレイの公開: 画面はどのように「光る」のでしょうか?

前回の説明では、液晶の誕生と分類について考察しました。今日は、液晶ディスプレイがどのように正確に動作するのか、さらに詳しく見てみましょう。スマートフォンやコンピューターの画面は、どのように電気と光を使って、鮮やかでカラフルな画像を表示しているのでしょうか?

液晶の「心臓」 電場と光のダンス

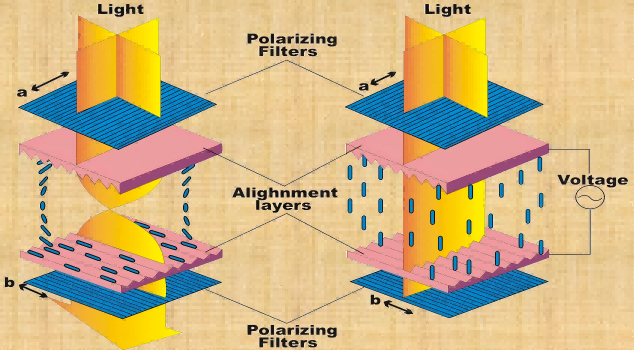

液晶ディスプレイの基本原理は次のように要約できます。電場が液晶分子の配列を制御し、それによって光の通過が制御され、最終的に画像が形成されます。

簡単に言えば、液晶は光の「スイッチ」として機能します。

• 電圧が印加されていない場合: 液晶分子は規則正しく整列し、光を 90° ねじって偏光子を通過させます。画面が「明るく」表示されます（非表示状態）。
• 電圧を印加すると、液晶分子の配向が乱れ、光をねじる能力が失われます。偏光板によって光が遮断され、画面が「暗く」見える（表示状態）。

異なる領域の電圧を制御することにより、明暗のコントラストが作成され、文字や画像が形成されます。

LCD の「拡張ファミリー」とその技術的な違い

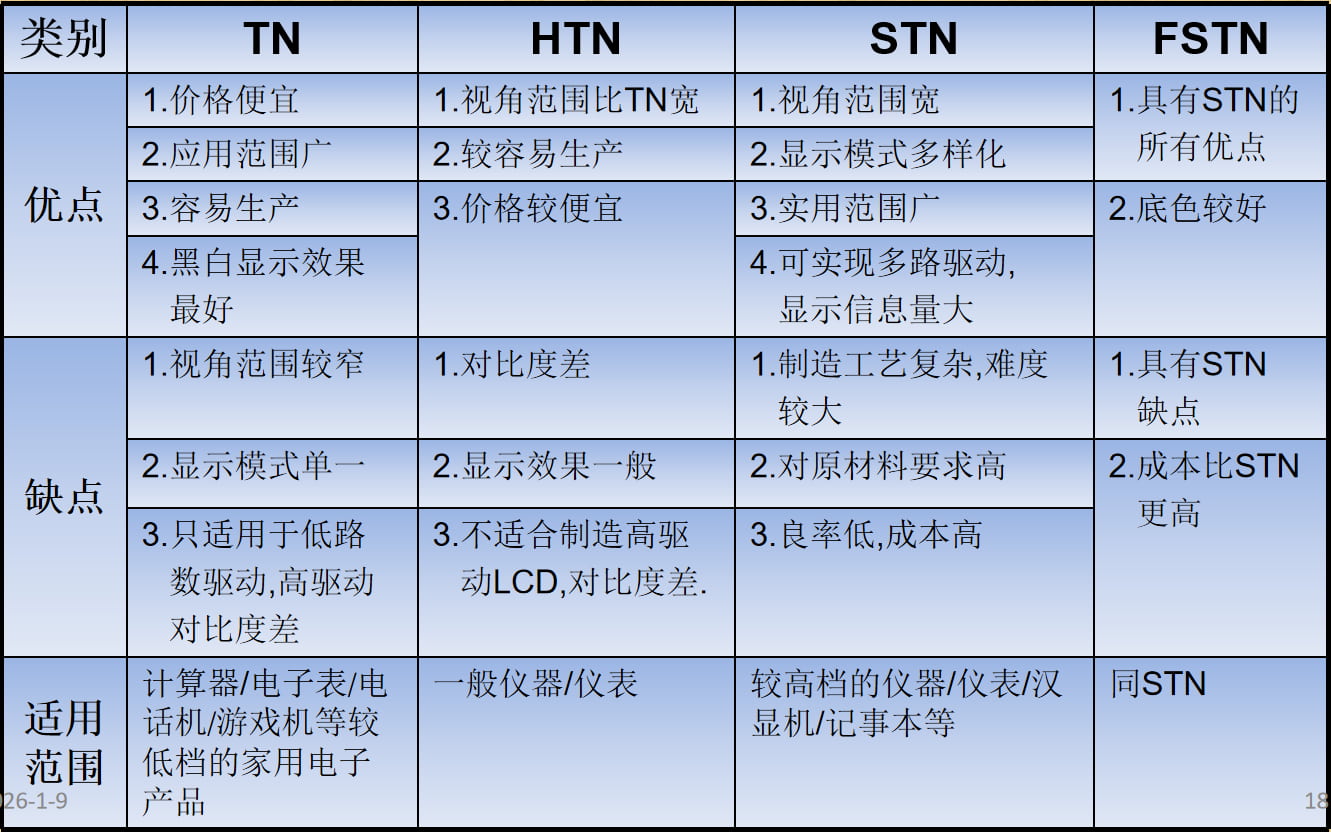

分子のねじれの程度に応じて、LCD はさまざまなタイプに分類でき、それぞれに異なる性能特性と用途があります。

• TN (Twisted Nematic): 応答速度が速く、コストが低く、電卓や時計などの単純な表示デバイスに適しています。

• HTN (ハイツイスト ネマチック): 駆動範囲が広く、視野角がわずかに向上しており、発信者 ID デバイスや教育ツールに適しています。

• STN (Super-Twisted Nematic): コントラストが高く、初期の携帯電話や GPS デバイスなどの高解像度ディスプレイに適しています。

• VA (Vertical Alignment): 非常にコントラストが高く、純粋な黒を表現し、ハイエンド モニターでよく使用されます。

• IPS (In-Plane Switching): 忠実な色再現、広い視野角、デザインやビデオ編集などのプロフェッショナルなアプリケーションに最適です。

• TFT (薄膜トランジスタ): 各ピクセルは独立したトランジスタによって制御され、高速応答と優れた色性能を実現します。これは、現代のスマートフォンやコンピューター画面の主流のテクノロジーです。

要約すれば：

• TN: 高速応答、低コストですが、色と視野角が制限されています。

• VA: ハイコントラストでエンターテイメントに最適です。

• IPS: 正確な色、広い視野角、プロの使用に適しています。

• TFT: 強力な全体的なパフォーマンス。最新のスマート デバイスに推奨される選択肢です。

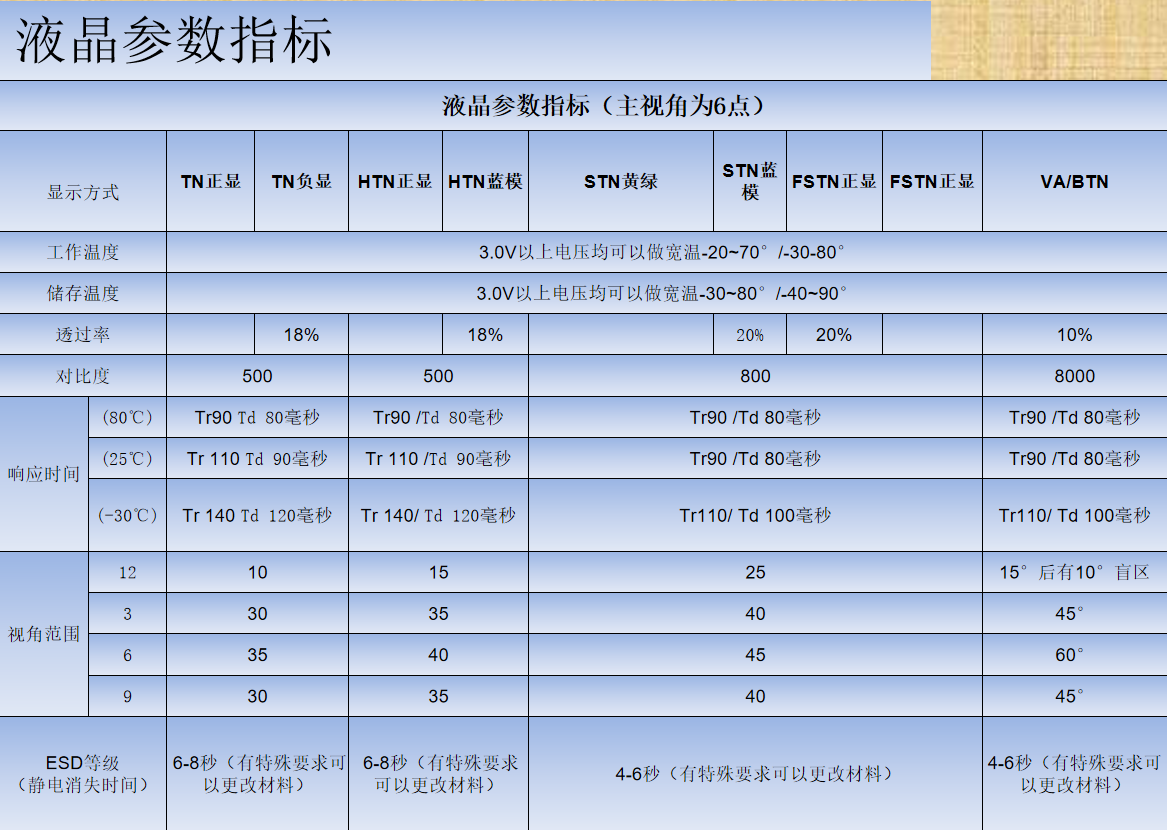

LCD スクリーンを評価するにはどうすればよいですか? 4 つの主要業績評価指標の説明

LCD 画面を選択するときは、サイズや解像度だけでなく、次の 4 つの主要な指標に注意してください。

• コントラスト比

最も明るい領域と最も暗い領域の明るさの比率。コントラスト比が高いほど、奥行きのある鮮明な画像が得られます。一般に、比率 ≥1000:1 が推奨されます。

• 応答時間

ピクセルが明るい状態から暗い状態、またはその逆に遷移する速度。ミリ秒 (ms) 単位で測定されます。応答時間が短いためモーション ブラーが軽減され、ゲームや動的なコンテンツに最適です。

• 視野角

さまざまな角度から画面を見たときの色と明るさの一貫性。 IPS スクリーンは通常、最大 178° までの広い視野角を提供します。

• 色のパフォーマンス

色域のカバー範囲、色の精度、色深度が含まれます。プロのデザインやビデオ制作では、sRGB、Adobe RGB、または DCI-P3 の色域範囲に注意する必要があります。

CNK: 技術革新でディスプレイの未来を推進

液晶技術が進化し続ける今日の時代において、CNK はその深い技術的専門知識と特殊な製品ポートフォリオを活用して、標準製品からカスタマイズされたデザインに至るまで、包括的なディスプレイ ソリューションを顧客に提供します。当社は、0.96インチから15.6インチまでのTFTディスプレイモジュール、OLEDモジュール、およびHMIヒューマンマシンインタラクションモジュールを製造するだけでなく、モノクロLCDおよびモジュールの分野でも豊富なプロジェクト経験を持っています。

顧客志向のアプローチを堅持する当社の製品は国際規格に厳密に準拠しており、性能、品質、納期においてお客様の期待に確実に応えます。

CNK はディスプレイに重点を置き、カスタマイズに特化しており、光と影のテクノロジーであらゆるクリエイティブなビジョンを照らすことに取り組んでいます。
