LCDブラックテクノロジーの包括的分析（パート1）：構造と接続、ディスプレイのコアコードを解き明かす

電子デバイスが遍在している今日の世界では、液晶ディスプレイ (LCD) はヒューマン マシン インタラクションの中核インターフェイスとして機能し、その技術的能力がデバイスのユーザー エクスペリエンスを直接決定します。スマート ウェアラブルから産業用制御システム、車載ディスプレイから家庭用電化製品に至るまで、さまざまなシナリオにおける LCD 製品の背後には、綿密に設計された構造スキームと接続テクノロジが存在します。 CNKは、プロのカスタムLCDディスプレイメーカーおよび強力なLCDディスプレイ工場として、ディスプレイデバイスおよびHMI（ヒューマンマシンインターフェイス）製品の研究開発、生産、販売に特化した専門的で洗練されたハイテク企業です。

今日は、LCD の中核となる基礎の詳細な分析を実施し、ディスプレイ テクノロジーの基礎となるロジックを理解するのに役立ちます。

I. 製品構造: オーダーメイドのディスプレイ ソリューション

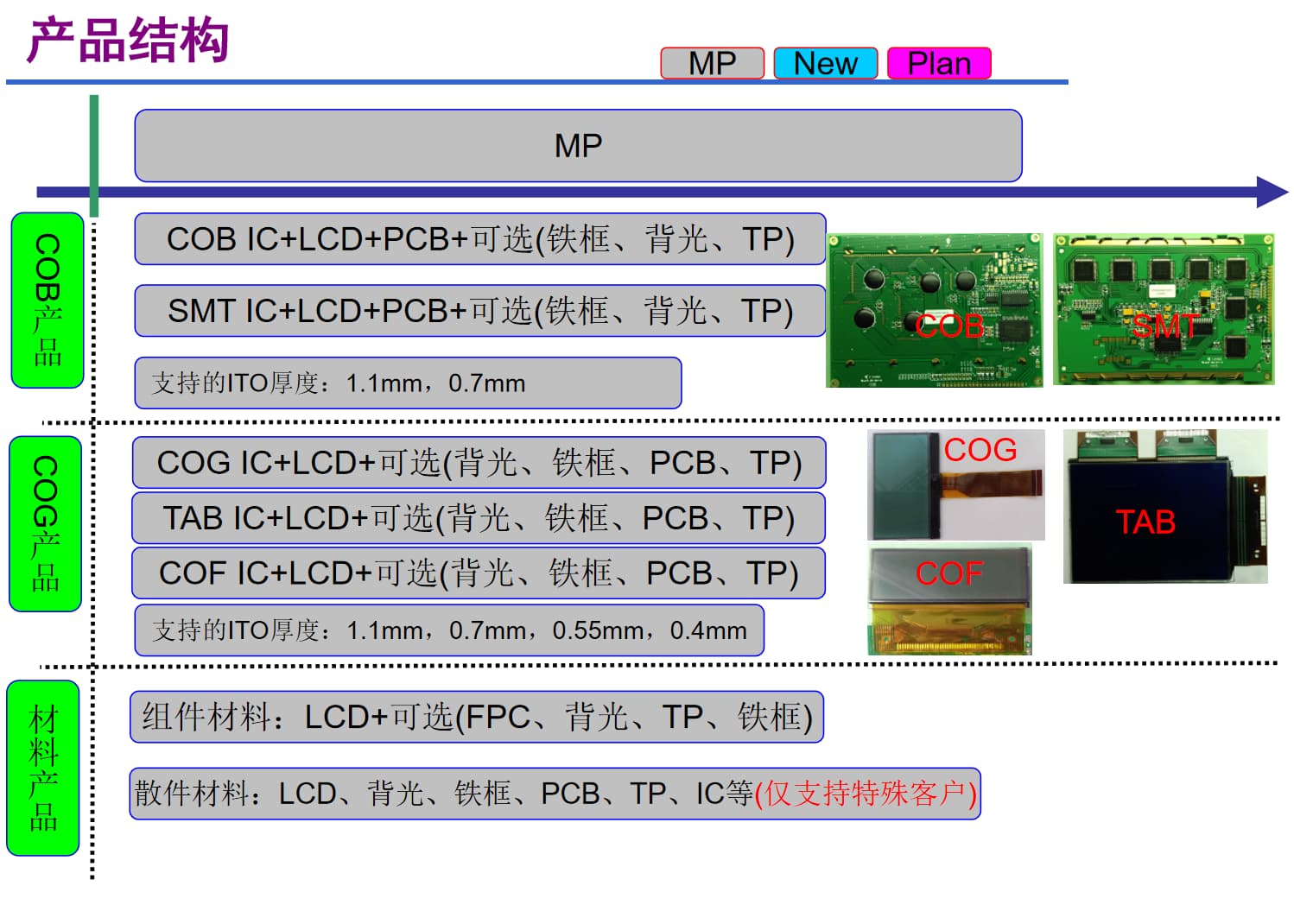

LCD の製品構造は画一的なものではなく、アプリケーション シナリオや性能要件に応じてカスタマイズされます。経験豊富なディスプレイ製造会社として、CNK の主力製品には、モノクロ LCD およびモノクロ モジュール、0.96 ～ 15.6 インチ TFT ディスプレイ モジュール、OLED モジュール、および HMI ヒューマン マシン インタラクション モジュールが含まれます。その製品構造は、主に 3 つのカテゴリーのコア製品とさまざまな派生スキームで構成されています。

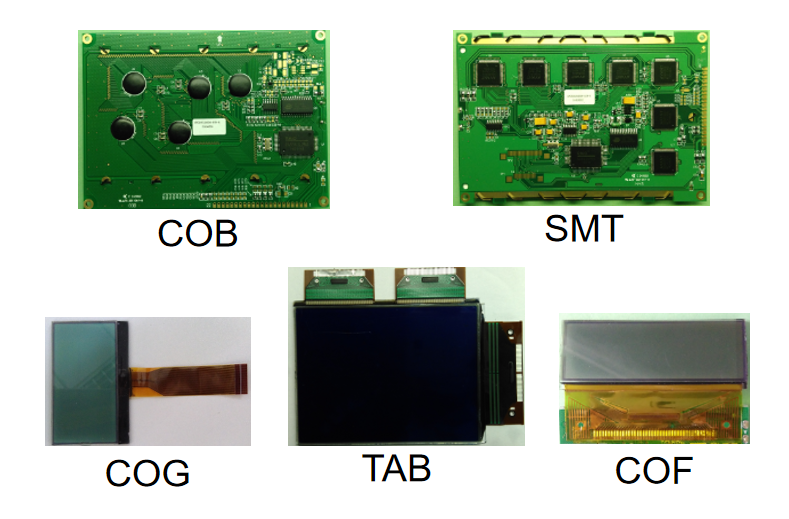

1. 統合製品: 効率的で安定した主流の選択肢

•  COB製品：「IC + LCD + PCB」のコアアーキテクチャを採用し、鉄フレーム、バックライト、TP（タッチパネル）などのオプションコンポーネントを搭載可能です。高い統合性と強力な安定性を備えているため、産業用制御や自動車機器など、厳しい信頼性要件が求められるシナリオで広く使用されています。
•  COG製品:「IC+LCD」をベースに、バックライト、鉄枠、PCB、TPなどのアクセサリの柔軟な選択に対応します。パフォーマンスを確保しながら構造設計を簡素化し、スマート ウェアラブル、小型ポータブル デバイス、およびサイズ制限が厳しいその他の製品に適しています。
•  SMT/COF/TAB製品:SMT IC、COF IC、TAB IC をそれぞれ LCD と組み合わせ、オプションのアクセサリを組み合わせて、ミッドエンドからハイエンドのディスプレイのニーズをカバーします。中でもCOF方式とTAB方式は狭額縁・高解像度の製品に優れています

•  構成材料:LCDを中心に、FPC（フレキシブルプリント基板）、バックライト、TP、鉄フレームなどのコンポーネントと組み合わせることができ、カスタマイズの柔軟性と組み立て効率のバランスをとった半統合ソリューションを顧客に提供します。
• スペアパーツの材料:LCD、バックライト、鉄フレーム、PCB、TP、IC を含むスペアパーツのフルセットを提供し、特別な顧客の詳細なカスタマイズ ニーズのみをサポートします。これは、カスタム LCD ディスプレイ メーカーの柔軟な適応能力を十分に実証しており、ニッチでパーソナライズされたディスプレイ シナリオに適しています。

CNK の異なる構造スキームが異なる ITO 厚さをサポートしていることは注目に値します。COB スキームと SMT スキームは 1.1 mm と 0.7 mm の厚さをサポートします。 COG、COF、および TAB 方式はさらに 0.55mm および 0.4mm まで拡張されます。 ITOの厚みを薄くすることで装置の小型軽量化を実現しており、液晶ディスプレイ工場の絶妙な技術力も反映されています。

II.接続方法: 効率的な伝送「ブリッジ」設計

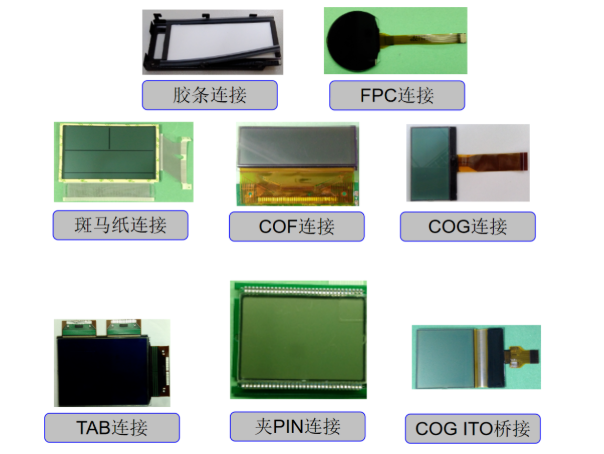

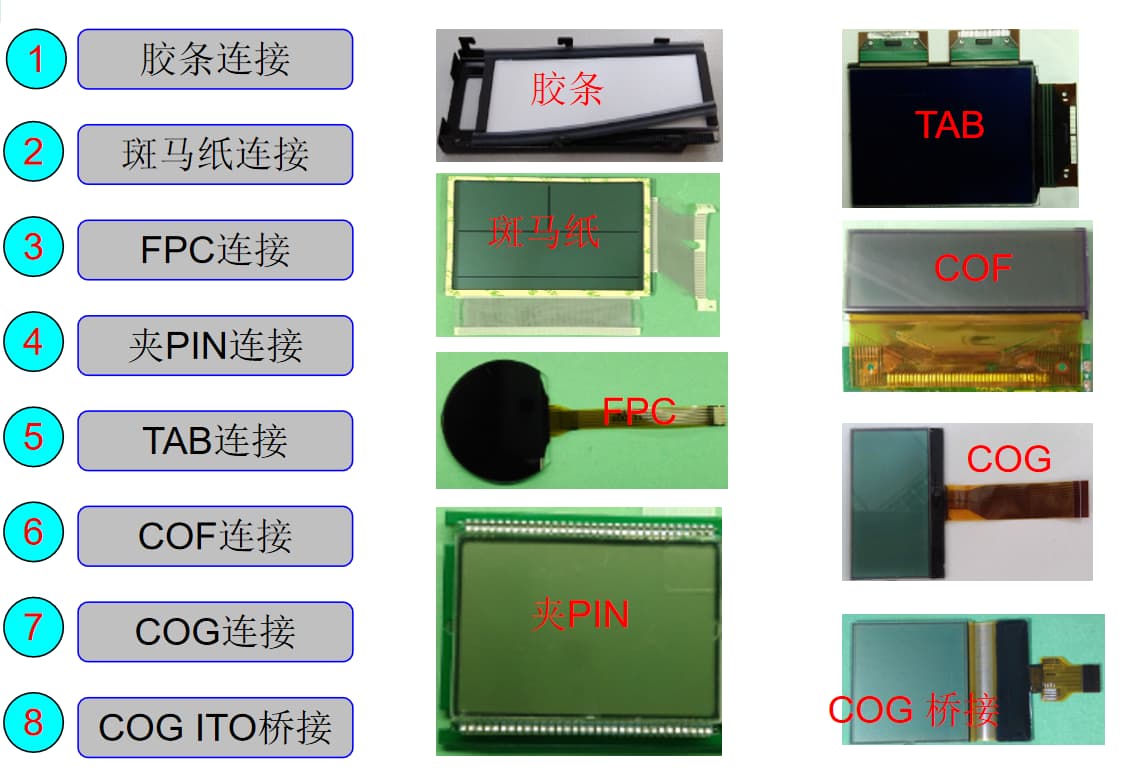

製品の構造が液晶ディスプレイの「骨格」だとすると、接続方法はその中を走る「血管」であり、信号伝送の安定性や製品の組み立ての利便性に直結します。プロフェッショナルなディスプレイ製造会社として、CNK は 8 つの主流の接続方法をマスターし、さまざまなアプリケーション シナリオを完全にカバーしています。

1. 基本的な接続スキーム: シンプル、信頼性、コスト管理可能 ·

• ゴムストリップ接続:操作が簡単で低コストなので、接続安定性の要件が低い通常の電子機器に適しています。
• ゼブラペーパー接続:優れた導電性と柔軟性により、わずかな構造変形にも適応し、小型 LCD や PCB の接続によく使用されます。
•  ピンクリップ接続:分解が容易で後のメンテナンスに便利なため、頻繁にデバッグや部品交換が必要な機器に広く使用されています。

• FPC接続:フレキシブルプリント回路と組み合わせることで、複数の角度や狭いスペースでの接続を実現できるため、スマートウェアラブル、折りたたみ式デバイス、その他の製品に推奨される方式となっています。
• タブ接続:ドライバーICをTAB(異方性導電膜)を介してLCDに直接接合することで接続ノードを減らし、伝送効率と安定性を向上させます。
• COG接続:LCDのガラス基板にICを直接接合することで、製品サイズを大幅に小型化し、集積度を向上させるもので、ハイエンド携帯機器の中核となる接続方式です。
• COF接続:このICはフレキシブルなフィルム上にパッケージ化され、その後LCDに接着されるため、柔軟性と高集積性を兼ね備え、狭ベゼルと高解像度のディスプレイのニーズに適応します。
• COG ITO ブリッジング:特殊なブリッジ設計により信号伝送経路をさらに最適化し、大型・高画質液晶ディスプレイに優れた性能を発揮します。

CNKは、豊富な構造スキームと信頼性の高い接続技術に基づいて、中国TFTディスプレイ分野の高品質企業として、さまざまな業界に高品質のディスプレイソリューションを提供し続けています。次回も引き続き液晶ディスプレイの種類分類と表示モードについて解説していきますので、お楽しみに！
