LCM バックライト: プラスチックフレームと両面テープの重要な役割

最新のディスプレイ技術では、液晶画面 (LCD スクリーン) がコアコンポーネントとして機能し、その全体的なパフォーマンスはその背後にある統合モジュール、つまり LCM (LCD モジュール) に大きく依存します。 LCM は、液晶ディスプレイ デバイス、駆動回路、構造コンポーネント、およびバックライトを完全なモジュールに統合しており、バックライトの発光効果がディスプレイの最終的な視覚的品質を直接決定します。バックライトの複雑な構造の中で、プラスチックフレームや両面テープなどのコンポーネントが、光学フィルムや光源などのコア部品と相乗して機能し、モジュールの安定性と光学性能を総合的に確保します。

バックライト: ディスプレイビジュアルの基礎

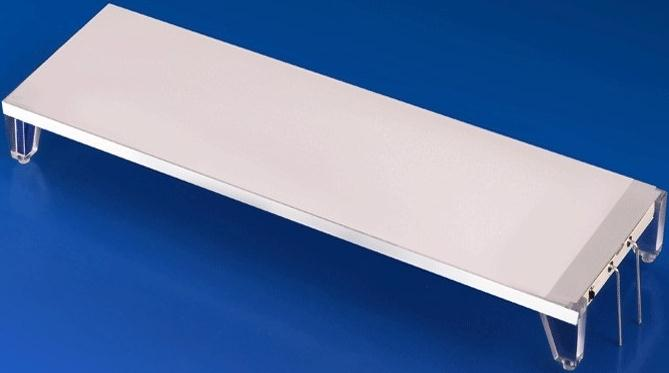

バックライト (BackLight) は液晶画面の背後にあり、その中心的な機能は点光源を均一で明るい面光源に変換することです。その光学設計は、モジュール全体の輝度均一性、コントラスト、色の性能に直接影響を与えます。これは、カラー ディスプレイ モジュール (TFT ディスプレイ モジュール) にとって特に重要です。一般的なバックライトは、光源、導光板、複数層の光学フィルム、構造用プラスチック フレーム、および駆動用ライト ボードで構成され、すべてが注意深く組み合わされています。中国の多くの大手 LCD ディスプレイ メーカーによるこの分野での継続的な革新は、各コンポーネントの役割に対する深い理解に基づいています。

プラスチックフレーム: 光学と構造の二重の守護者

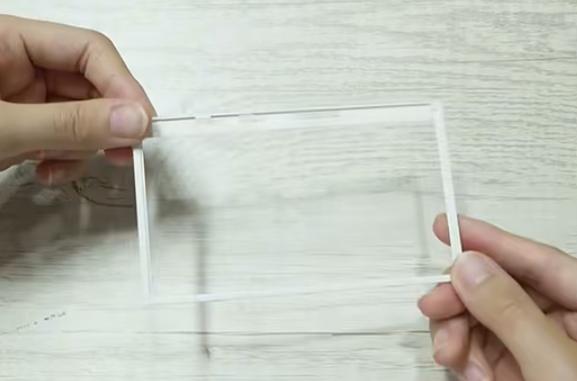

プラスチック フレームはバックライトの骨格として機能し、重要な機械的サポートと保護を提供するだけでなく、重要な光学管理機能も担います。材料の選択は、さまざまな製品設計に直接適応します。

URZ2501 素材:優れた反射特性と遮光特性を備えており、中高級カラーディスプレイモジュール（TFTディスプレイモジュール）で一般的に使用され、コントラストと色純度を高めます。

PCホワイト素材:サイドライト型バックライト設計でよく使用され、LCD 画面の薄型化が促進されます。

PCホワイト+グラスファイバー素材:ボトムライト型バックライト製品の構造剛性を強化し、厳しい信頼性要件が求められる産業環境に適しています。

カスタマイズされた LCD スクリーンを含むプロジェクトでは、プラスチック フレームの設計と材料の選択が、特定の光学効果と機械仕様を達成するための鍵となります。

両面テープ 隠し粘着・遮光のスペシャリスト

LCMの組み立てにおいて、両面テープは「接着剤」として欠かせない役割を果たします。導光板、拡散フィルム、輝度向上フィルムなどの内部光学フィルムを固定し、最終的にバックライトを液晶画面にしっかりと接着する役割を果たします。

従来の両面テープ：さまざまな基材 (基材なし、PET など) および厚さのオプション (0.03 ～ 0.30 mm) が利用可能です。 COG構造の液晶画面を接続する際は、適切な厚さの両面テープを選択することで圧力を効果的に緩和し、表示白点の発生を防ぐことができます。

白黒両面テープ:黒い面が遮光、白い面が反射することで、「密着」「遮光」「反射」の3つの機能を同時に実現した機能性素材です。カラー ディスプレイ モジュール (TFT ディスプレイ モジュール) の有効表示領域を定義したり、フレキシブル回路 (FPC) を確保したりするためによく使用され、表示境界の明瞭さと全体的な信頼性を向上させるための重要なコンポーネントとなっています。

結論

発光LEDや導光板から、固定用のプラスチックフレームや両面テープに至るまで、LCMの精密なシステムの中で、それぞれの部品が独自のかけがえのない機能を担っています。これらは正確に調整して連携しており、単一のリンクが存在しないか欠陥があると、全体のパフォーマンスと信頼性に影響を与えます。プラスチックフレームと両面テープの価値はまさに、バックライトやLCDスクリーンなどの他のコアコンポーネントとの不可欠な相乗効果にあり、全体として安定した効率的で高品質のディスプレイモジュールの基盤を形成します。
